고정 접합 기호를 작성합니다.
찾기
요약

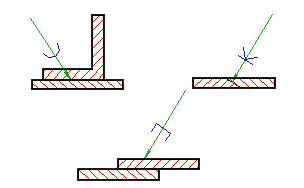

이 기호를 사용하여 납땜, 접착, 스티칭 및 스테이플로 스티칭하여 작성한 고정 접합 이음매에 대한 요구사항을 지정할 수 있습니다. 이 기호는 GOST 표준에만 사용할 수 있습니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
- 부착할 객체 선택
- 객체에 기호를 부착합니다. 기호를 어디에도 부착하지 않고 배치하려면 지시선의 화살촉을 배치할 위치를 클릭합니다. 지시선 없이 기호를 배치하려면 기호를 배치할 위치를 클릭합니다.
- 라이브러리
- 기호 라이브러리에서 기호 설정을 가져오도록 지정합니다.
- 기호 이름 - 기호 라이브러리에서 가져올 미리 구성된 기호의 이름을 지정합니다.
- ? - 선택할 수 있는 미리 구성된 기호의 이름을 나열합니다.
- 시작점
- 지시선 화살표의 위치를 지정합니다. 호, 원, 타원 또는 스플라인에 기호를 부착하면 AutoCAD Mechanical에서는 자동으로 시작점을 결정하고 이 프롬프트를 표시하지 않습니다.
- 다음 점
- 기호를 배치할 위치를 지정합니다. 위치를 선택하는 즉시 고정 접합 대화상자가 표시됩니다. 주:
- 호, 원, 타원 또는 스플라인에 기호를 부착하면 AutoCAD Mechanical에서는 지시선이 부착된 객체에 수직이 되도록 적용합니다. 이 제약사항을 재지정하려면 커서를 움직이면서 기호 지시선 직교 모드 전환 키(기본적으로 Shift+F)를 누릅니다.
- 선에 기호를 부착하면 AutoCAD Mechanical에서는 이 제약사항을 적용하지 않습니다. 지시선 세그먼트가 부착된 선에 수직이 되도록 하려면 지시선이 대략적으로 수직이 되도록 커서를 움직인 후 표시된 정렬 경로를 따라 추적합니다.
