AMWELDSYM(명령)

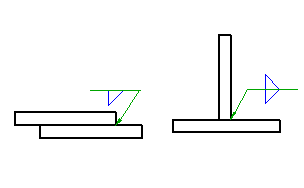

용접 기호를 작성하여 도면 영역의 객체에 부착합니다.

찾기

요약

다양한 용접에 대한 그래픽 기호를 선택할 수 있습니다. 용접 기호 대화상자는 선택한 용접 유형에 해당하는 요구사항만 표시하도록 동적으로 변경됩니다.

다음 프롬프트가 표시됩니다.

부착할 객체 선택

객체에 기호를 부착합니다. 기호를 어디에도 부착하지 않고 배치하려면 지시선의 화살촉을 배치할 위치를 클릭합니다. 지시선 없이 기호를 배치하려면 기호를 배치할 위치를 클릭합니다.

시작점

지시선 화살표의 위치를 지정합니다. 호, 원, 타원 또는 스플라인에 기호를 부착하면 AutoCAD Mechanical에서는 자동으로 시작점을 결정하고 이 프롬프트를 표시하지 않습니다.

다음 점

지시선의 다음 정점 위치를 지정합니다.

주:

호, 원, 타원 또는 스플라인에 기호를 부착하면 AutoCAD Mechanical에서는 지시선이 부착된 객체에 직교하도록 강제 지정합니다. 이 제약사항을 재지정하려면 커서를 움직이면서 기호 지시선 직교 모드 전환 키(기본적으로 Shift+F)를 누릅니다.
선에 기호를 부착하면 AutoCAD Mechanical에서는 이 제약사항을 적용하지 않습니다. 지시선 세그먼트가 부착된 선에 수직이 되도록 하려면 지시선이 대략적으로 수직이 되도록 커서를 움직인 후 표시된 정렬 경로를 따라 추적합니다.

기호

가장 최근에 클릭한 위치에 기호를 배치합니다.

라이브러리

기호 라이브러리에서 기호 설정을 가져오도록 지정합니다.
