용접 설정 대화상자

리비전

이 기호가 준수하는 최신 표준 리비전을 표시합니다.

ISO 표준 사용

JIS가 현재 표준인 경우 ISO 호환 용접 기호를 사용할 수 있습니다. 따라서 JIS 용접 기호에 식별선이 포함될 수 있습니다. 또한 기호 리스트에서 ISO 보충 용접 기호를 사용할 수 있습니다. 그러므로 용접 기호 대화상자에서 이러한 기호를 사용할 수 있습니다.

주: 이 옵션은 JIS 표준에 대해서만 표시됩니다.

식별선

식별선의 모양을 정의합니다. ANSI, GOST 또는 JIS 용접 기호의 경우에는 이 섹션이 보이지 않습니다.

선종류

식별선으로 사용할 기본 선종류를 정의합니다. 이 옵션은 사용자 표준에서만 사용할 수 있습니다.



간격

식별선(추가한 경우)과 참조선 간의 거리를 설정합니다.

기호 필터



범주

기호 리스트에 표시할 기호의 범주를 지정합니다.



기호 리스트

현재 제도 표준에서 지원하는 용접 유형 및 보충 용접 기호 리스트를 표시합니다. 용접 기호 앞의 확인란을 선택하여 용접 기호를 용접 기호 대화상자에서 사용할 수 있도록 합니다.

기호 크기



축척 비율

문자 높이 설정에 해당하는 기본 크기를 기준으로 용접 유형 기호의 배율을 지정합니다. 축척 비율은 다음에도 영향을 줍니다.
  • 윤곽선 기호
  • 스태거 기호(ISO 및 ISO 기반 표준만 해당)
  • 주변 기호(GB 표준만 해당)
  • 필드 용접 기호
  • 연장선 기호

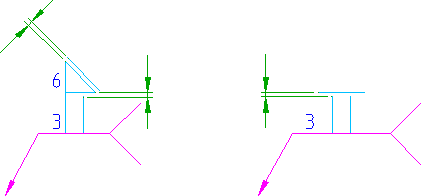

공정 간격

첫 번째 및 두 번째 용접 공정 사이의 간격을 지정합니다. 이 설정은 공정 및 윤곽선 기호 사이의 간격도 제어합니다.



지시선



화살촉

용접 기호의 기본 화살촉 유형을 지정합니다.

주: "NameOfStandard에 따라" 레이블이 지정된 화살촉 유형을 선택하면 해당 화살촉 유형이 제도 표준 마스터 설정의 지시선 화살촉 설정에 링크됩니다. 마스터 설정이 변경되면 용접 기호의 화살촉 유형 설정이 그에 따라 변경됩니다.


화살표 크기

용접 기호의 기본 지시선 화살촉 크기를 지정합니다.

주: "NameOfStandard에 따라" 레이블이 지정된 크기를 선택하면 화살표 크기가 제도 표준 마스터 설정의 화살표 설정에 링크됩니다. 마스터 설정이 변경되면 용접 기호의 화살표 크기 값이 그에 따라 변경됩니다.


색상

용접 기호의 기본 지시선 색상을 지정합니다.

주: "NameOfStandard에 따라" 레이블이 지정된 색상을 선택하면 화살촉 색상이 제도 표준 마스터 설정의 지시선 색상 설정에 링크됩니다. 마스터 설정이 변경되면 용접 기호의 색상 설정이 그에 따라 변경됩니다.

문자



높이

용접 기호의 기호 문자에 대한 기본 문자 높이를 지정합니다. 현재 표준이 "사용자 표준"이면 비표준 문자 높이를 지정할 수 있습니다. 그렇지 않을 경우 AutoCAD Mechanical에서는 리스트에서 값을 선택하도록 제한합니다.

주: "NameOfStandard에 따라" 레이블이 지정된 문자 높이를 선택하면 문자 높이가 제도 표준 마스터 설정의 기준 높이 설정에 링크됩니다. 마스터 설정이 변경되면 용접 기호의 문자 높이 설정이 그에 따라 변경됩니다.


색상

용접 기호의 기호 문자에 대한 기본 색상을 지정합니다. 문자 높이가 변경되면 색상이 자동으로 해당 문자 높이에 해당하는 기본 색상으로 변경됩니다. 문자 객체 색상은 객체 특성 설정 대화상자에서 설정됩니다.

주: "NameOfStandard에 따라" 레이블이 지정된 색상을 선택하면 문자 색상이 제도 표준 마스터 설정의 문자 색상 설정에 링크됩니다. 마스터 설정이 변경되면 용접 기호의 문자 색상 설정이 그에 따라 변경됩니다.

기본값 복원

모든 값을 제도 표준의 기본값으로 되돌립니다.
