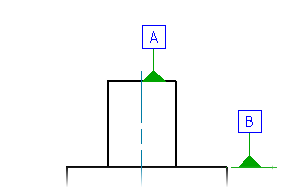

데이텀 식별자 기호를 작성하여 도면 영역의 객체에 부착합니다.
찾기
요약
데이텀 피쳐를 식별하기 위해 최대 2개의 문자를 지정할 수 있으며, 지시선 끝에 사용할 데이텀 피쳐 삼각형 유형을 선택할 수도 있습니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
- 부착할 객체 선택
- 객체에 기호를 부착합니다. 기호를 어디에도 부착하지 않고 배치하려면 지시선의 화살촉을 배치할 위치를 클릭합니다. 지시선 없이 기호를 배치하려면 기호를 배치할 위치를 클릭합니다.
- 시작점
- 지시선 화살표의 위치를 지정합니다.
- 다음 점
- 지시선의 다음 정점 위치를 지정합니다.
주: AutoCAD Mechanical에서는 첫 번째 지시선 세그먼트가 부착된 객체에 대해 수직이 되도록 강제 지정합니다. 이 제약사항을 재지정하려면 커서를 움직이면서 기호 지시선 직교 모드 전환 키(기본적으로 Shift+F)를 누릅니다.
- 기호
- 가장 최근에 클릭한 위치에 기호를 배치합니다.
- 표면
- 모서리 대신 표면을 가리킬 수 있도록 기호에 추가 화살촉, 지시선 및 참조선을 추가합니다.
주: 표면 표시 지시선을 지원하지 않는 제도 표준은 표면 옵션을 표시하지 않습니다.
- 시작점 - 표면 표시 지시선의 화살촉 위치를 지정합니다(위 그림의 1).
- 다음 점 - 표면 표시 지시선의 다음 정점 위치를 지정하거나(위 그림의 2), 지시선의 다음 정점 위치를 지정합니다(위 그림의 3).
- 기호 - 기호의 위치를 지정합니다(위 그림의 4).
- 모서리 - 표면 대신 모서리를 가리킬 수 있도록 추가 화살촉, 지시선 및 참조선을 제거합니다.
