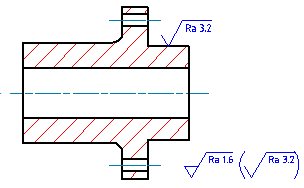

표면 텍스처 기호를 작성하여 도면 영역의 객체에 부착합니다.
찾기
요약
드롭다운 리스트에서 선택하여 표면 텍스처 요구사항을 지정할 수 있습니다. 완전히 구성된 표면 텍스처 기호를 기호 라이브러리에 저장한 후 리본에서 바로 재사용할 수도 있습니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
- 부착할 객체 선택
- 객체에 기호를 부착합니다. 기호를 어디에도 부착하지 않고 배치하려면 지시선의 화살촉을 배치할 위치를 클릭합니다. 지시선 없이 기호를 배치하려면 기호를 배치할 위치를 클릭합니다.
- 시작점
- 지시선 화살표의 위치를 지정합니다. 호, 원, 타원 또는 스플라인에 기호를 부착하면 AutoCAD Mechanical에서는 자동으로 시작점을 결정하고 이 프롬프트를 표시하지 않습니다.
- 다음 점
- 지시선의 다음 정점 위치를 지정합니다.
주:
- 호, 원, 타원 또는 스플라인에 기호를 부착하면 AutoCAD Mechanical에서는 지시선이 부착된 객체에 직교하도록 강제 지정합니다. 이 제약사항을 재지정하려면 커서를 움직이면서 기호 지시선 직교 모드 전환 키(기본적으로 Shift+F)를 누릅니다.
- 선에 기호를 부착하면 AutoCAD Mechanical에서는 이 제약사항을 적용하지 않습니다. 지시선 세그먼트가 부착된 선에 수직이 되도록 하려면 지시선이 대략적으로 수직이 되도록 커서를 움직인 후 표시된 정렬 경로를 따라 추적합니다.
- 기호
- 가장 최근에 클릭한 위치에 기호를 배치합니다.
- 표면
- 모서리 대신 표면을 가리킬 수 있도록 기호에 추가 화살촉, 지시선 및 참조선을 추가합니다.
주: 표면 표시 지시선을 지원하지 않는 제도 표준은 표면 옵션을 표시하지 않습니다.
- 시작점 - 표면 표시 지시선의 화살촉 위치를 지정합니다.
- 다음 점 - 표면 표시 지시선의 다음 정점 위치를 지정합니다.
- 기호 - 기호의 위치를 지정합니다.
- 모서리 - 표면 대신 모서리를 가리킬 수 있도록 추가 화살촉, 지시선 및 참조선을 제거합니다.
- 라이브러리
- 기호 라이브러리에서 기호 설정을 가져오도록 지정합니다.
- 기호 이름 - 기호 라이브러리에서 가져올 미리 구성된 기호의 이름을 지정합니다.
- ? - 선택할 수 있는 미리 구성된 기호의 이름을 나열합니다.
