이 횡단구성요소는 포장의 내부 모서리에서 크라운 점 쪽으로 삽입되는 주행 차선에 대한 횡단 표현을 작성합니다.
코리더 모델 기준선 선형의 외부 차선 편경사 값을 사용합니다. 포장 구조물은 AutoCAD Civil 3D 도움말의 "포장된 횡단의 포장 구조물"에 설명된 표준을 따릅니다.
부착
부착점은 정지 계획선 지표면에 있는 차선의 내부 모서리에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
측면 |
횡단구성요소를 배치할 측면을 지정합니다. |
왼쪽/오른쪽 |
오른쪽 |
|
내부의 크라운 점 |
주행로 내부 모서리가 크라운으로 코드화되도록 지정 |
예/아니오 |
예 |
|
폭 |
내부 모서리의 간격띄우기에서 외부 모서리의 간격띄우기까지의 폭입니다. |
숫자, 양수 |
3.6m 12.0ft |
|
표층1 깊이 |
표층1 도면층의 두께입니다(생략하려면 0 사용). |
숫자, 음수 아님 |
0.025m 0.083ft |
|
표층2 깊이 |
표층2 도면층의 두께입니다(생략하려면 0 사용). |
숫자, 음수 아님 |
0.025m 0.083ft |
|
기층 깊이 |
기층 두께(생략하려면 0 사용) |
숫자, 음수 아님 |
0.100m 0.333ft |
|
보조기층 깊이 |
보조기층 두께(생략하려면 0 사용) |
숫자, 음수 아님 |
0.300m 1.0ft |
대상 매개변수
이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
폭 |
고정 차선 폭 값을 재지정하고 차선 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 폭을 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
크라운 표고 |
정상 차선 경사를 재지정하고 주행 차선의 외부 모서리를 종단 표고에 연결하는 데 사용할 수 있습니다. 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
출력 매개변수
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
SE AOR 지원되지 않음 |
이 횡단구성요소는 편경사 회전 축 피벗 점의 계산을 지원하지 않습니다. 이 횡단구성요소가 회전 축 계산에 사용된 횡단구성요소에서 사용되면 |
1(True) |
|
차선 폭 |
차선의 폭 경사 |
숫자 |
|
차선 경사(%) |
차선의 경사(%)입니다. |
숫자 |

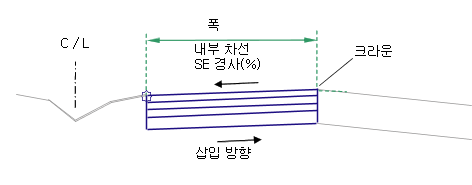

이 배치에 표시됩니다. 자세한 내용은 동작
내부 차선 편경사는 기준선 선형의 편경사 지정에서 가져오고 이 값의 대수 기호가 반전됩니다. 왼쪽에 삽입되는 경우 오른쪽 외부 차선 경사를 가져와서 반전하며, 오른쪽에 삽입되는 경우 왼쪽 외부 차선을 가져와서 반전합니다. 부착점에서 시작하는 정지 계획선 지표면과 평행 노상이 지정된 폭, 깊이 및 역편경사를 사용하여 삽입됩니다. 수직 링크가 차선 양쪽 끝에서 쉐이프를 닫습니다.
코리더 모델링 중 간격띄우기 수평 선형 이름이 폭에 지정되는 경우 차선 폭이 선형의 간격띄우기와 일치하도록 변경됩니다.

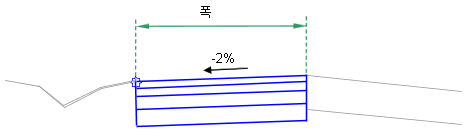

배치 모드 작업
배치 모드에서 이 표준횡단은 지정된 폭 및 깊이의 마감, 기층 및 보조기층 링크를 -2% 경사로 표시합니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
|
P1 |
ETW |
정지 계획선에 있는 차선의 내부 모서리입니다. |
|
P2 |
Crown |
정지 계획선에 있는 차선(크리운 점에 있음)의 외부 모서리입니다. |
|
P3 |
ETW_Pave1 |
표층1에 있는 차선의 내부 모서리입니다. |
|
P4 |
Crown_Pave1 |
표층1에 있는 차선의 외부 모서리입니다. |
|
P5 |
ETW_Pave2 |
표층2에 있는 차선의 내부 모서리입니다. |
|
P6 |
Crown_Pave2 |
표층2에 있는 차선의 외부 모서리입니다. |
|
P7 |
ETW_Base |
기층에 있는 차선의 내부 모서리입니다. |
|
P8 |
Crown_Base |
기층에 있는 차선의 외부 모서리입니다. |
|
P9 |
ETW_Sub |
보조기층에 있는 차선의 내부 모서리입니다. |
|
P10 |
Crown_Sub |
보조기층에 있는 차선의 외부 모서리입니다. |
|
L1 |
Top, Pave |
정지 계획선 지표면입니다. |
|
L2 |
Pave1 |
|
|
L3 |
Pave2 |
|
|
L4 |
Base |
|
|
L5 |
Subbase Datum |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Subbase |

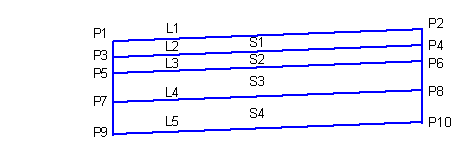

코딩 다이어그램
