경사 및 수직 편각 링크

이 횡단구성요소는 수직 편각 거리에 대한 경사로 링크를 확장하기 위한 일반 용도의 유틸리티입니다.

코리더 모델을 작성할 때 수직 편각에 대한 종단을 제공할 수 있습니다.

부착

부착점은 링크 내부 모서리에 있습니다. 이 횡단구성요소는 부착점에서 왼쪽 또는 오른쪽 방향으로 삽입할 수 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
편경사 사용	편경사를 사용하도록 지정합니다.	선택 리스트	아니오
경사 방향	링크 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 리스트	크라운에서 멀어짐
경사	링크의 % 또는 비율 경사입니다.	숫자 , 양수, 0이 아님	2(%), (또는 2:1)
수직 편각	링크의 시작 및 끝 사이의 +/- 수직 편각입니다.	숫자. 0이 아님	3.0m 10.0ft
점 코드	링크의 외부 모서리에 지정되는 지표면 코드 리스트입니다.	쉼표로 구분된 문자열	P2
링크 코드	링크에 지정되는 코드 리스트입니다.	쉼표로 구분된 문자열	맨 위, 기준
링크 생략	이 매개변수는 지표면 링크를 추가하거나 제거합니다.	예/아니오	아니오
편경사 사용	길어깨에 편경사를 사용하도록 지정합니다.	선택 항목 리스트: a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선, d) 내부 차선, e) 없음	없음

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명
수직 편각	고정 수직 편각을 재지정하고 링크 끝을 종단에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
시작 간격띄우기	링크 시작 부분의 간격띄우기(+/-)입니다.	숫자
시작 표고	링크 시작 부분의 표고입니다.	숫자
끝 간격띄우기	링크 끝의 간격띄우기(+/-)입니다.	숫자
끝 표고	링크 끝의 표고입니다.	숫자

동작

링크는 부착점에서 추가되어 지정된 표고에 도달할 때까지 지정된 경사에 대한 삽입 방향으로 진행됩니다. 실행 시에 종단 이름을 지정하면 종단 표고에 맞게 수직 편각이 조정됩니다.

이 횡단구성요소는 길어깨의 편경사를 사용하도록 지정할 수 있는 편경사 사용이라는 선택적 입력 매개변수를 포함합니다. 이 매개변수는 a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선, d) 내부 차선 또는 e) 없음으로 설정할 수 있습니다. 없음은 기본 설정입니다.

배치 모드 작업

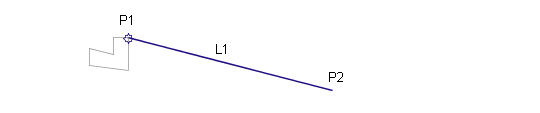

배치 모드에서 이 횡단구성요소는 지정된 경사 및 수직 편각으로 링크를 표시합니다.

점, 링크 및 쉐이프 코드

없음
