폭 및 경사 링크

이 횡단구성요소는 지표면 링크의 폭과 경사를 지정하여 지표면 링크를 추가하기 위한 일반 용도의 유틸리티입니다.

% 경사 또는 비율 경사 값을 지정할 수 있습니다. 가변 폭 및 경사를 허용하도록 코리더 모델을 작성할 때 선형 또는 종단을 사용할 수 있습니다.

부착

부착점은 링크 내부 모서리에 있습니다. 이 횡단구성요소는 부착점에서 왼쪽 또는 오른쪽 방향으로 삽입할 수 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	왼쪽
폭	내부 모서리의 간격띄우기에서 외부 모서리의 간격띄우기까지의 폭입니다.	숫자, 양수	3.0 10.0ft
편경사 사용	편경사를 사용하도록 지정합니다.	선택 리스트	아니오
경사 방향	링크 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 리스트	크라운에서 멀어짐
경사	링크의 % 경사입니다. 음수 경사는 삽입된 방향으로 아래쪽을 향합니다.	숫자	2(%), (또는 2:1)
점 코드	링크의 외부 모서리에 지정되는 지표면 코드 리스트입니다.	쉼표로 구분된 문자열	P2
링크 코드	링크에 지정될 지표면 코드의 리스트입니다.	쉼표로 구분된 문자열	맨 위, 기준
링크 생략	이 매개변수는 지표면 링크를 추가하거나 제거합니다.	예/아니오	아니오
편경사 사용	길어깨에 편경사를 사용하도록 지정합니다.	선택 항목 리스트: a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선, d) 내부 차선, e) 없음	없음

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
폭	고정 링크 폭을 재지정하고 링크 끝을 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
% 경사	고정 경사(%)를 재지정하고 링크 끝을 종단에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
시작 간격띄우기	링크 시작 부분의 간격띄우기(+/-)입니다.	숫자
시작 표고	링크 시작 부분의 표고입니다.	숫자
끝 간격띄우기	링크 끝의 간격띄우기(+/-)입니다.	숫자
끝 표고	링크 끝의 표고입니다.	숫자

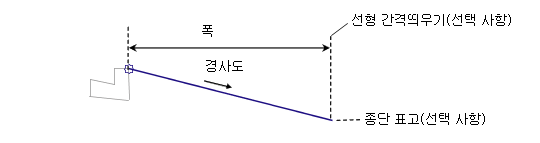

동작

링크는 부착점에서 시작하여 지정된 폭 및 경사로 삽입 방향으로 추가됩니다. 코리더 모델링 중에 간격띄우기 평면 선형 이름이 폭에 지정되면 선형의 간격띄우기에 맞게 차선의 폭이 변경됩니다. 경사에 종단 이름이 지정되면 링크 끝에서 종단 표고에 맞게 경사가 조정됩니다.

이 횡단구성요소는 길어깨의 편경사를 사용하도록 지정할 수 있는 편경사 사용이라는 선택적 입력 매개변수를 포함합니다. 이 매개변수는 a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선, d) 내부 차선 또는 e) 없음으로 설정할 수 있습니다. 없음은 기본 설정입니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 지정된 폭과 경사로 링크를 표시합니다.

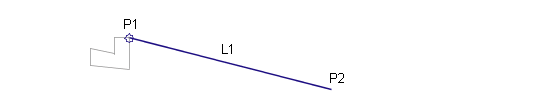

점, 링크 및 쉐이프 코드

없음
