일정한 경사로 올린 중앙분리대

이 횡단구성요소는 두 점 사이에 일정한 경사로 올린 중앙분리대에 대한 링크를 삽입합니다.

연결점을 아직 표시하지 않은 경우 먼저 마크 포인트 횡단구성요소를 사용합니다.

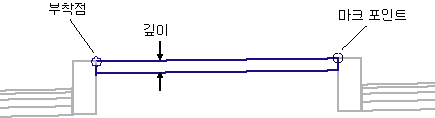

부착

부착점은 중앙분리대 정지 계획선의 한쪽 모서리에 있을 수 있습니다. 마크 포인트는 반대쪽 모서리에 있어야 합니다.

주석: 보조기층 치수는 미터나 피트로 나타냅니다. 연석 및 측수로 치수는 밀리미터 또는 인치로 지정해야 합니다.

매개변수	설명	유형	기본값
마크 포인트	부착점 반대쪽에 있는 중앙분리대 모서리에 있는 마크 포인트의 이름입니다.	문자열	없음
깊이	중앙분리대 마감 깊이입니다. 포장하지 않은 중앙분리대의 경우 0이 될 수 있습니다.	숫자, 양수	0.100m 0.333ft

매개변수

설명

유형

기본값

마크 포인트

부착점 반대쪽에 있는 중앙분리대 모서리에 있는 마크 포인트의 이름입니다.

문자열

없음

깊이

중앙분리대 마감 깊이입니다. 포장하지 않은 중앙분리대의 경우 0이 될 수 있습니다.

숫자, 양수

0.100m

0.333ft

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

대상 매개변수: 없음

없음

부착점과 마크 포인트 사이에 중앙분리대 링크의 맨 위가 삽입됩니다. 0이 아닌 깊이를 지정하면 중앙분리대 링크의 맨 아래가 맨 위와 평행이 되게 삽입되고 쉐이프를 닫는 수직 링크가 추가됩니다.

이 횡단구성요소는 모든 회전 축 피벗 방법에서 작동합니다.

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

배치 모드에서 이 횡단구성요소는 일반 배치 모드 표시를 나타냅니다.
