대칭 중앙분리대 중첩

이 횡단구성요소는 주행로 모서리를 침하된 중앙분리대 안쪽으로 확장하고 중심선에 대칭 장벽을 배치하여 기존 분할 고속도로를 확장합니다. 중앙분리대 경사는 중심선에서 양쪽을 맞추거나 장벽의 맨 위를 종단에 맞추기 위해 기존 경사에서 다소 달라질 수 있습니다.

부착

부착점은 장벽 기준의 중간점에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
중첩 깊이	중앙분리대 중첩 도면층의 두께입니다.	숫자, 양수	0.100m 0.3ft
경사 공차	중앙분리대 경사(%)의 허용 크기는 계산된 기존의 왼쪽 및 오른쪽 경사에서 달라질 수 있습니다.	숫자, 양수	5%
왼쪽 삽입 간격띄우기	왼쪽에서 중앙분리대 확장 도면층이 시작하는 곳의 간격띄우기입니다.	숫자	0.0
왼쪽 내부 단면 검토 간격띄우기	왼쪽에서 외부 단면 검토 점의 간격띄우기입니다. 왼쪽의 경사는 단면 검토 점 사이의 기존 지표면에 대해 계산됩니다.	숫자	0.0
왼쪽 외부 단면 검토 간격띄우기	왼쪽에서 외부 단면 검토 점의 간격띄우기입니다. 왼쪽의 경사는 단면 검토 점 사이의 기존 지표면에 대해 계산됩니다.	숫자	0.0
오른쪽 삽입 간격띄우기	오른쪽에서 중앙분리대 확장 도면층이 시작하는 곳의 간격띄우기입니다.	숫자	0.0
오른쪽 내부 단면 검토 간격띄우기	오른쪽에서 내부 단면 검토 점의 간격띄우기입니다. 오른쪽의 경사는 단면 검토 점 사이의 기존 지표면에 대해 계산됩니다.	숫자	0.0
오른쪽 외부 단면 검토 간격띄우기	오른쪽에서 외부 단면 검토 점의 간격띄우기입니다. 오른쪽의 경사는 단면 검토 점 사이의 기존 지표면에 대해 계산됩니다.	숫자	0.0

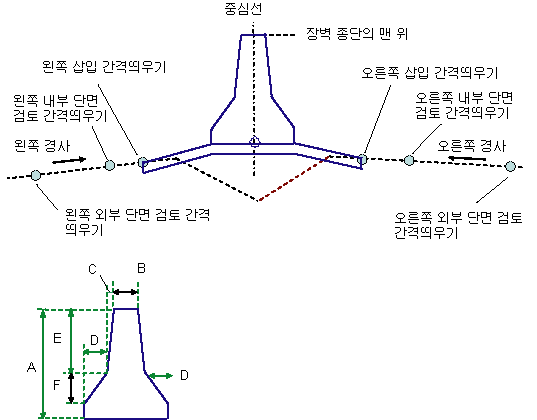

치수 A(mm 또는 in)	중앙분리대 위쪽을 기준으로 장벽 맨 위까지의 장벽 높이입니다.	숫자, 양수	810mm 32in
치수 B(mm 또는 in)	다이어그램에 표시	숫자, 양수	232 9in
치수 C(mm 또는 in)	다이어그램에 표시	숫자, 양수	59mm 2in
치수 D(mm 또는 in)	다이어그램에 표시	숫자, 양수	125mm 5in
치수 E(mm 또는 in)	다이어그램에 표시	숫자, 양수	557mm 22in
치수 F(mm 또는 in)	다이어그램에 표시	숫자, 양수	178mm 7in

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
기존 지표면	기존 도로를 정의하는 지표면의 이름입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수
장벽 맨 위	장벽 맨 위를 종단의 표고에 연결하는 데 사용할 수 있습니다. 치수 E는 계산된 장벽 높이를 얻기 위해 달라질 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
왼쪽 삽입 간격띄우기	선형에서 왼쪽 삽입점의 간격띄우기를 계산하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
왼쪽 내부 단면 검토 간격띄우기	선형에서 왼쪽 내부 단면 검토 점의 간격띄우기를 계산하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
왼쪽 외부 단면 검토 간격띄우기	선형에서 왼쪽 외부 단면 검토 점의 간격띄우기를 계산하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
오른쪽 삽입 간격띄우기	선형에서 오른쪽 삽입점의 간격띄우기를 계산하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
오른쪽 내부 단면 검토 간격띄우기	선형에서 오른쪽 내부 단면 검토 점의 간격띄우기를 계산하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
오른쪽 외부 단면 검토 간격띄우기	선형에서 오른쪽 외부 단면 검토 점의 간격띄우기를 계산하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

동작

왼쪽 및 오른쪽 경사는 양쪽의 단면 검토 점 사이에서 계산됩니다.

장벽 맨 위 종단이 지정되지 않을 경우

양쪽에서 단면 검토 점으로부터 계산된 경사를 사용하여 컷아웃 점에서 중심선까지 확장되는 선이 계산됩니다.
두 선이 동일한 표고에서 만나지 않을 경우 위쪽의 중앙분리대 경사가 아래쪽과 맞게 하향 조정됩니다. 이 조정 크기는 경사 공차를 초과할 수 없습니다.
경사 공차에 따라 위쪽이 조정되었지만 양쪽이 여전히 만나지 않을 경우에는 아래쪽이 상향 조정됩니다. 경사 경차보다 더 큰 조정이 필요하면 점, 링크 또는 쉐이프를 저장하지 않고 횡단구성요소가 종료됩니다.

장벽 맨 위 종단이 대상 매개변수로 제공될 경우

지정된 장벽 치수를 사용하여 종단 표고에서 왼쪽 및 오른쪽 장벽 기준점이 계산됩니다.
장벽 기준점과 삽입점 사이의 경사가 계산됩니다.
어느 한 쪽에서 중앙분리대 경사와 기존 경사 간 차이가 경사 공사보다 클 경우 점, 링크 또는 쉐이프를 저장하지 않고 횡단구성요소가 종료됩니다.
그렇지 않은 경우 계산된 장벽 기준점 위치에 따라 중앙분리대 및 장벽 지오메트리가 추가되고 장벽 기준점에 연결되도록 중앙분리대 경사가 조정됩니다.

출력 매개변수

없음.

배치 모드 작업

배치 모드에서 다음 다이어그램에 표시된 것처럼 고정 치수로 비대칭 중앙분리대 및 장벽이 그려집니다. 이것은 비대칭 중앙분리대 중첩 횡단구성요소에 대해 배치 모드에서 그려지는 그림과 같습니다.

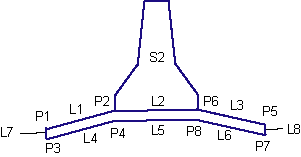

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P1, P5	ETW	중첩 맨 위의 중앙분리대 확장의 시작 부분입니다.
P3, P7	ETW_Overlay	중첩 맨 아래의 중앙분리대 확장의 시작 부분입니다.
모든 장벽 점	Barrier
L1 - L3	Top	중첩 도면층의 노출된 맨 위입니다.
L4 - L8	Overlay
모든 장벽 링크	Barrier
S1	Overlay
S2	Barrier
