다중 링크

이 횡단구성요소는 일련의 연결 링크를 추가하는 범용 횡단구성요소입니다.

일반적으로 횡단구성요소로 미리 정의되지 않은 구조물 쉐이프를 추가하는 데 사용됩니다. 최대 12개의 링크를 지정할 수 있습니다. 쉐이프에 12개 이상의 링크가 필요한 경우 다중 링크 횡단구성요소를 여러 번 사용할 수 있습니다.

부착

부착점은 첫 번째 링크의 시작 부분에 있습니다. 이 횡단구성요소는 삽입되는 방향에 따라 다르게 작동합니다. 양수 폭은 삽입된 방향의 부착점에서 간격띄우기를 늘립니다.

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
증분 링크	쉐이프를 그리는 데 사용되는 링크 개수입니다.	숫자, 양의 정수	0
링크 코드	링크에 지정되는 코드 리스트입니다.	쉼표로 구분된 문자열	맨 위, 기준
점 코드	이 횡단구성요소에서 각 정점에 대해 지정할 점 코드 리스트입니다.	쉼표로 구분된 문자열	MultiLink_Point
쉐이프 코드	이 횡단구성요소에 의해(있는 경우) 형성된 쉐이프에 대해 지정할 점 코드 리스트입니다.	쉼표로 구분된 문자열	MultiLink
dW1	첫 번째 링크의 폭(+/-)입니다. 양수 폭은 삽입 방향에 있습니다.	숫자	0
dZ1	첫 번째 링크의 수직 편각(+/-)입니다.	숫자	0
dW2	두 번째 링크의 폭(+/-)입니다.	숫자	0
dZ2	두 번째 링크의 수직 편각(+/-)입니다.	숫자	0
. . . (링크 3-11)	. . .	숫자	0
dW12	12번째 링크의 폭(+/-)입니다.	숫자	0
dZ12	12번째 링크의 수직 편각(+/-)입니다.	숫자	0

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

대상 매개변수: 없음

없음

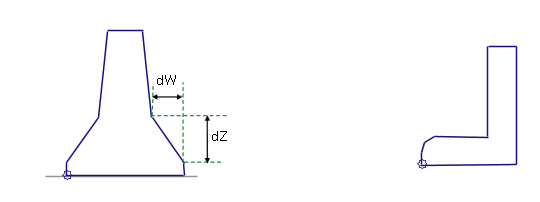

지정된 폭과 수직 편각에 따라 최대 12개의 링크를 순서대로 삽입합니다. 쉐이프가 자동으로 닫히지 않으므로 닫는 링크를 포함해야 합니다.

배치 모드에서 이 횡단구성요소는 입력 매개변수에서 정의한 링크를 표시합니다.

입력 매개변수 리스트에 지정된 점 및 링크 코드입니다.

점은 첫 번째 링크를 시작으로 1에서 13까지 순서대로 번호가 매겨집니다. 링크는 1에서 12까지 순서대로 번호가 매겨집니다.
