이 횡단구성요소는 지표면을 삽입하여 선택적인 뉴저지 장벽과 같은 평면에 있는 중앙분리대를 정의합니다.
포장 구조물은 AutoCAD Civil 3D 도움말의 "포장된 횡단의 포장 구조물"에 설명된 표준을 따릅니다.
부착
부착점은 정지 계획선 지표면에 있는 중앙분리대의 중앙에 있습니다. 이 구성요소는 왼쪽 및 오른쪽 측면을 동시에 삽입합니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
왼쪽 경사 |
왼쪽 중앙분리대 지표면의 경사입니다. |
선택 리스트 |
- 2% |
|
오른쪽 경사 |
오른쪽 중앙분리대 지표면의 경사입니다. |
선택 리스트 |
- 2% |
|
장벽 포함 |
True를 지정하면 뉴저지 장벽이 표시됩니다. False를 지정하면 장벽이 생략됩니다. |
선택 리스트 |
장벽 포함 |
|
왼쪽 폭 |
중앙분리대 중심선에서 중앙분리대 왼쪽 내부 모서리까지의 폭입니다. |
숫자, 양수 |
1.2m 4.0ft |
|
오른쪽 폭 |
중앙분리대 중심선에서 중앙분리대 오른쪽 내부 모서리까지의 폭입니다. |
숫자, 양수 |
1.2m 4.0ft |
|
왼쪽 차선 - 편경사 사용 |
왼쪽 차선에 편경사를 사용하도록 지정합니다. |
선택 항목 리스트:
|
예 |
|
기본 왼쪽 경사 |
편경사가 지정되지 않은 경우 왼쪽 차선의 기본 경사를 지정합니다. | 숫자 |
- 2% |
|
오른쪽 차선 - 편경사 사용 |
오른쪽 차선에 편경사를 사용하도록 지정합니다. |
선택 항목 리스트:
|
예 |
|
기본 오른쪽 경사 |
편경사가 지정되지 않은 경우 오른쪽 차선의 기본 경사를 지정합니다. | 숫자 |
- 2% |
| 길어깨 경사 방향 | 길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. |
선택 항목 리스트:
|
크라운에서 멀어짐 |
|
표층1 깊이 |
표층1 도면층의 두께이며 값이 0일 경우 생략됩니다. |
숫자, 양수 |
0.025m 0.083ft |
|
표층2 깊이 |
표층2 도면층의 두께이며 값이 0일 경우 생략됩니다. |
숫자, 양수 |
0.025m 0.083ft |
|
기층 깊이 |
기층의 두께입니다. |
숫자, 양수 |
0.100m 0.333ft |
|
보조기층 깊이 |
보조기층의 두께입니다. |
숫자, 양수 |
0.300m 1.0ft |
|

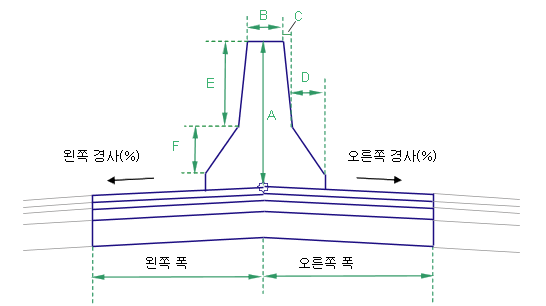

치수 A(mm 또는 in) |
중앙분리대 중심에서의 장벽의 높이입니다. |
숫자, 양수 |
810mm 32in |
|
치수 B(mm 또는 in) |
다이어그램에 표시 |
숫자, 양수 |
232 9in |
|
치수 C(mm 또는 in) |
다이어그램에 표시 |
숫자, 양수 |
59mm 2in |
|
치수 D(mm 또는 in) |
다이어그램에 표시 |
숫자, 양수 |
125mm 5in |
|
치수 E(mm 또는 in) |
다이어그램에 표시 |
숫자, 양수 |
557mm 22in |
|
치수 F(mm 또는 in) |
다이어그램에 표시 |
숫자, 양수 |
178mm 7in |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
왼쪽 폭 |
고정 왼쪽 폭을 재지정하고 왼쪽 중앙분리대 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
오른쪽 폭 |
고정 오른쪽 폭을 재지정하고 오른쪽 중앙분리대 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
출력 매개변수
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
편경사 회전 축 |
횡단구성요소가 회전 축 계산을 지원하는지를 나타냅니다. 매개변수의 설명을 보려면 특성 윈도우에서 매개변수를 커서로 가리킵니다. 자세한 내용은 편경사 중에 종단 경사선 조정을 참고하십시오. |
정적(설명) |
|
왼쪽 경사(%) |
중앙분리대 왼쪽 측면의 경사(%)입니다. |
숫자 |
|
오른쪽 경사(%) |
중앙분리대 오른쪽 측면의 경사(%)입니다. |
숫자 |
동작
지정된 폭 및 경사에 대해 부착점의 왼쪽 및 오른쪽 외향으로 포장 구조 링크가 삽입됩니다. 장벽 포함을 True로 설정하면 중앙분리대 중심선에 대칭으로 뉴저지 장벽이 삽입됩니다. 왼쪽 및 오른쪽 폭의 대상 매개변수로 선형이 지정된 경우 코리더를 따라 각 측점의 선형 간격띄우기에 연결될 수 있도록 폭이 조정됩니다.

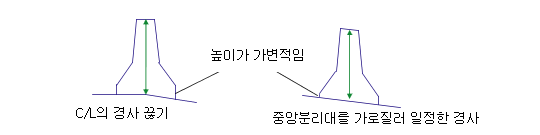

중앙분리대가 전체 중앙분리대에서 단일 상수 경사 크기만큼 한쪽으로 기울어져 있는 경우 중앙분리대 경사에 맞게 장벽의 맨 위가 기울어집니다. 그렇지 않은 경우 장벽의 맨 위가 수평으로 유지됩니다. 모든 경우에 장벽 높이(치수 A)는 장벽의 중심선에서 일정하게 유지됩니다.
편경사 회전 축 지원
이 횡단구성요소는 피벗 방법이 중앙분리대 모서리이고 중앙분리대 처리가 중앙분리대 쉐이프 유지인 도로 유형에서만 작동합니다. 이 횡단구성요소를 다른 피벗 방법이나 왜곡된 중앙분리대 처리와 함께 사용하는 경우 중앙분리대 쉐이프 유지가 설정된 중앙분리대 모서리와 같은 결과가 생성됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 폭 및 깊이 입력 매개변수를 사용하여 -2% 경사로 모든 포장 링크를 표시합니다. 장벽 포함을 True로 설정하면 지정된 치수의 장벽이 표시됩니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
|
모든 장벽 점 |
Barrier |
콘크리트 장벽의 모든 점입니다. |
|
P1, P3 |
ETW |
정지 계획선에 있는 차선의 내부 모서리입니다. |
|
P2 |
Crown |
정지 계획선의 중앙분리대 크라운입니다. |
|
P4, P6 |
ETW_Pave1 |
표층1의 주행로 모서리입니다. |
|
P5 |
Crown_Pave1 |
표층1의 크라운입니다. |
|
P7, P9 |
ETW_Pave2 |
표층2의 주행로 모서리입니다. |
|
P8 |
Crown_Pave2 |
표층2의 크라운입니다. |
|
P10, P12 |
ETW_Base |
기층의 주행로 모서리입니다. |
|
P11 |
Crown_Base |
기층의 크라운입니다. |
|
P13, P15 |
ETW_Sub |
보조기층의 주행로 모서리입니다. |
|
P14 |
Crown_Sub |
보조기층의 크라운입니다. |
|
L1, L2 |
Top, Pave |
|
|
L3, L4 |
Pave1 |
|
|
L5, L6 |
Pave2 |
|
|
L7, L8 |
Base |
|
|
L9, L10 |
Subbase Datum |
|
|
모든 장벽 링크 |
Barrier |
|
|
S1 |
Pave1 |
정지 계획선과 표층1 사이의 면적입니다. |
|
S2 |
Pave2 |
표층1과 표층2 사이의 면적입니다. |
|
S3 |
Base |
표층2와 기층 사이의 면적입니다. |
|
S4 |
Subbase |
기층과 보조기층 사이의 영역입니다. |
|
S5 |
Barrier |
장벽으로 둘러싸인 쉐이프입니다. |

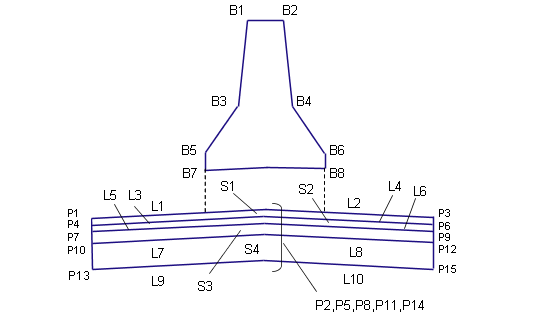

코딩 다이어그램
