간격띄우기 및 경사 링크

이 횡단구성요소는 부착점에서 지정된 간격띄우기까지의 링크를 지정된 경사로 연결하는 범용 유틸리티입니다.

간격띄우기를 선형으로, 경사를 종단으로 대체할 수 있습니다.

부착

부착점은 링크 시작 위치에 있습니다. 링크의 방향은 지정된 간격띄우기와 경사의 위치에 따라 결정됩니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
기준선에서 간격띄우기	링크 끝의 간격띄우기(+/-)입니다. 이 매개변수에 양의 값을 지정하면 코리더 또는 제어 기준선 오른쪽 측면에 이 횡단구성요소가 삽입됩니다. 음수 값을 지정하면 왼쪽 측면에 삽입됩니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 코리더 장에서 "코리더 오른쪽 및 왼쪽 측면에 횡단구성요소 삽입"을 참고하십시오.	숫자	10.0m 33.0ft
편경사 사용	편경사를 사용하도록 지정합니다.	선택 리스트	아니오
경사 방향	링크 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 리스트	크라운에서 멀어짐
경사	링크의 % 경사입니다. 음수 경사는 삽입된 방향으로 아래쪽을 향합니다.	숫자, 기울기/경사	2(%), (또는 2:1)
점 코드	링크의 외부 모서리에 지정되는 지표면 코드 리스트입니다.	쉼표로 구분된 문자열	P2
링크 코드	링크에 지정되는 코드 리스트입니다.	쉼표로 구분된 문자열	맨 위, 기준
링크 생략	이 매개변수는 지표면 링크를 추가하거나 제거합니다.	예/아니오	아니오
편경사 사용	길어깨에 편경사를 사용하도록 지정합니다.	선택 항목 리스트: a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선, d) 내부 차선, e) 없음	없음

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
간격띄우기	고정 간격띄우기를 재지정하고 링크 끝을 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
경사	고정 경사를 재지정하고 링크 끝을 종단에 연결하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
시작 간격띄우기	링크 시작 부분의 간격띄우기(+/-)입니다.	숫자
시작 표고	링크 시작 부분의 표고입니다.	숫자
끝 간격띄우기	링크 끝의 간격띄우기(+/-)입니다.	숫자
끝 표고	링크 끝의 표고입니다.	숫자

동작

부착점에서 지정된 간격띄우기까지 링크를 지정된 경사로 추가합니다.

이 횡단구성요소는 길어깨의 편경사를 사용하도록 지정할 수 있는 편경사 사용이라는 선택적 입력 매개변수를 포함합니다. 이 매개변수는 a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선, d) 내부 차선 또는 e) 없음으로 설정할 수 있습니다. 없음은 기본 설정입니다.

입력 간격띄우기 값이 음수이고 편경사가 지정된 경우(편경사 사용 매개변수가 없음으로 설정되지 않음) 왼쪽 차선 또는 길어깨 값이 사용됩니다. 양수 간격띄우기 값이 지정된 경우 오른쪽 편경사 값이 사용됩니다.

배치 모드 작업

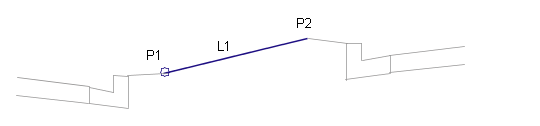

배치 모드에서 이 횡단구성요소는 지정된 간격띄우기 및 경사 매개변수에서 계산된 링크를 표시합니다.

점, 링크 및 쉐이프 코드

없음
