이 횡단구성요소는 정의된 표고 또는 종단에 도달할 때까지 지정된 경사로 링크를 확장하기 위한 일반 용도의 유틸리티입니다.

부착점은 링크 내부 모서리에 있습니다. 이 횡단구성요소는 부착점에서 왼쪽 또는 오른쪽 방향으로 삽입할 수 있습니다.
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
측면 |
횡단구성요소를 배치할 측면을 지정합니다. |
왼쪽/오른쪽 |
오른쪽 |
| 편경사 사용 |
편경사를 사용하도록 지정합니다. |
선택 리스트 | 아니오 |
| 경사 방향 |
링크 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. |
선택 리스트 | 크라운에서 멀어짐 |
|
경사 |
링크의 % 또는 비율 경사입니다. 음수 경사는 삽입된 방향으로 아래쪽을 향합니다. |
숫자, 양수 |
2(%), (또는 2:1) |
|
대상 표고 |
지정된 경사로 링크를 확장하기 위한 표고 값입니다. |
숫자 |
0.0 |
|
점 코드 |
링크의 외부 모서리에 지정되는 지표면 코드 리스트입니다. |
쉼표로 구분된 문자열 |
P2 |
|
링크 코드 |
링크에 지정되는 코드 리스트입니다. |
쉼표로 구분된 문자열 |
맨 위, 기준 |
|
링크 생략 |
이 매개변수는 지표면 링크를 추가하거나 제거합니다. |
예/아니오 |
아니오 |
|
편경사 사용 |
길어깨에 편경사를 사용하도록 지정합니다. |
선택 항목 리스트: a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선, d) 내부 차선, e) 없음 |
없음 |
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
대상 표고 |
고정 대상 표고를 재지정하고 링크 끝을 종단에 연결하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
시작 간격띄우기 |
링크 시작 부분의 간격띄우기(+/-)입니다. |
숫자 |
|
시작 표고 |
링크 시작 부분의 표고입니다. |
숫자 |
|
끝 간격띄우기 |
링크 끝의 간격띄우기(+/-)입니다. |
숫자 |
|
끝 표고 |
링크 끝의 표고입니다. |
숫자 |

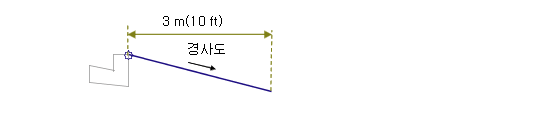

링크는 부착점에서 추가되어 대상 표고 또는 종단에 도달할 때까지 지정된 경사에 대한 삽입 방향으로 진행됩니다. 대상 표고가 부착점 위에 있으면 경사 값이 상향 적용되고, 그렇지 않은 경우 음수 경사가 사용됩니다.
이 횡단구성요소는 길어깨의 편경사를 사용하도록 지정할 수 있는 편경사 사용이라는 선택적 입력 매개변수를 포함합니다. 이 매개변수는 a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선, d) 내부 차선 또는 e) 없음으로 설정할 수 있습니다. 없음은 기본 설정입니다.
