이 횡단구성요소는 표준횡단의 기존 점에 이름을 표시하는 데 사용됩니다.
이 작업은 일반적으로 나중에 다른 횡단구성요소가 이 점에 다시 부착되는 링크를 삽입할 수 있도록 하기 위해 수행됩니다(예: 마크 포인트로의 링크). 부착점은 이름이 표시되는 점입니다. 사용자 정의 점 코드를 이 마크 포인트에 추가할 수 있습니다.

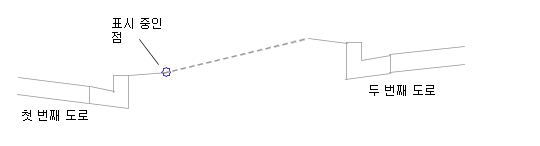

아래 예에는 독립된 종단을 갖는 두 개의 도로가 있습니다. 첫 번째 도로에 대한 링크가 작성되면 왼쪽 외부 모서리의 점에 표시가 됩니다. 나중에 두 번째 도로에 대한 링크가 작성되면 오른쪽 외부 모서리에서 마크 포인트까지 링크가 삽입될 수 있습니다.
마크 포인트로의 링크 횡단구성요소를 제대로 작동하기(그리기) 위해 마크 포인트로의 링크 횡단구성요소와 함께 마크 포인트 횡단구성요소를 사용하는 경우 마크 포인트로의 링크 횡단구성요소는 표준횡단 특성의 구성 탭에서 마크 포인트 횡단구성요소 아래에 있어야 합니다. 마크 포인트로의 링크 횡단구성요소가 구성 탭의 마크 포인트 횡단구성요소 아래에 있지 않은 경우 구성 탭에서 횡단구성요소 그룹 이름을 선택한 다음 마우스 오른쪽 버튼을 클릭하고 위로 이동을 선택하여 마크 포인트 횡단구성요소가 리스트에서 마크 포인트로의 링크 횡단구성요소 위에 오도록 해야 합니다.
부착
마크 포인트 이름이 부착점에 표시됩니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
점 이름 |
부착점에 표시할 이름입니다. |
문자열 |
없음 |
|
점 코드 |
여러 개인 경우 쉼표로 구분된 점 코드를 이 위치에서 필요에 따라 지정합니다. |
문자열 |
MarkedPoint |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
대상 매개변수: 없음
출력 매개변수
없음
동작
선택한 부착점에 이름이 지정됩니다. 이 점은 나중에 표준횡단에 추가된 횡단구성요소에서 이름에 의해 참조될 수 있습니다.
배치 모드 작업

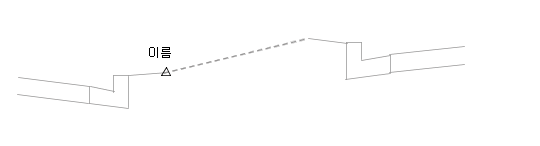

배치 모드에서 이 횡단구성요소는 마크 포인트 위치에 삼각형 기호를 그리고 점 위에 마크 포인트 이름으로 레이블을 지정합니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
|
P1 |
MarkedPoint |
마크 포인트 코드 |
코딩 다이어그램
없음.
