침하된 중앙분리대

이 횡단구성요소는 부착점과 이전에 명명된 마크 포인트 간에 침하된 중앙분리대에 대한 교차 단면 표시를 작성합니다.

연결점을 아직 표시하지 않은 경우 먼저 마크 포인트 횡단구성요소를 사용합니다.

부착

부착점은 왼쪽 또는 오른쪽 중앙분리대 배수로 경사의 외부 모서리에 있으며 이전에 정의한 마크 포인트는 반대쪽 외부 모서리에 있어야 합니다. 어느 점이 왼쪽 또는 오른쪽에 있는지는 문제가 되지 않습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
마크 포인트 이름	이전에 정의한 마크 포인트 이름입니다.	문자열	없음
경사 1	부착점에서 안으로 확장되는 링크의 경사(x : 1)입니다.	숫자	-4( : 1)
경사 2	마크 포인트에서 안으로 확장되는 링크의 경사(x : 1)입니다.	숫자	-4( : 1)
배수로 경사 유지	배수로 경사의 맨 윗점이 불규칙한 표고에 있는 경우 배수로 측면 경사를 유지하고 배수로 위치를 옮길 수 있도록 하거나 배수로를 중앙에 유지하고 위쪽에 맞게 측면 경사를 조정합니다.	선택 항목 리스트	배수로 측면 경사 유지, 중심에서 배수로 이동
배수로 폭	중앙분리대 배수로 맨 아래의 폭(V 배수로의 경우 0)입니다.	숫자, 양수	0.6m 2ft

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

대상 매개변수: 없음

출력 매개변수

없음

동작

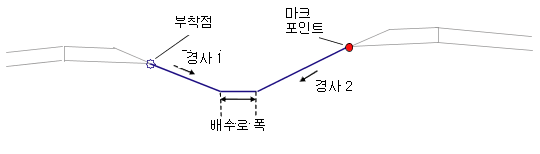

부착점 및 마크 포인트의 위치가 결정됩니다. 마크 포인트는 부착점의 왼쪽 또는 오른쪽에 있을 수 있습니다. 링크는 서로 교차할 때까지 부착점에서 경사 1의 안쪽으로 확장되고 마크 포인트에서 경사 2의 안쪽으로 확장됩니다. 배수로 폭을 지정하면 배수로 링크의 수평 맨 아래가 교차하는 측면 경사에 맞게 조정됩니다.

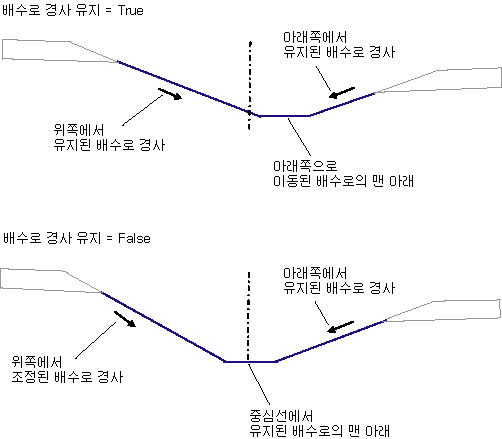

배수로 경사

배수로 경사의 맨 위는 왼쪽 및 오른쪽 측면에서 다른 표고에 있을 수 있으므로 비대칭 배수로가 나타날 수 있습니다. 이러한 상황을 처리하기 위해 사용할 수 있는 두 가지 옵션이 있습니다. 배수로 경사 유지를 True로 설정하면 양쪽에서 경사 1 및 경사 2 값이 유지되고 배수로 맨 아래가 중심선에서 아래쪽으로 이동됩니다. 배수로 경사 유지를 False로 설정하면 배수로 맨 아래가 경사 맨 위쪽 사이의 중간점 간격띄우기의 중앙에 위치하고, 지정된 경사가 아래쪽에 유지되며 경사는 위쪽에 맞게 조정됩니다.

편경사 회전 축 지원

이 횡단구성요소는 모든 회전 축 피벗 방법에서 작동합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P2	LMedDitch	중앙분리대 배수로의 왼쪽 모서리입니다.
P3	RMedDitch	중앙분리대 배수로의 오른쪽 모서리입니다.
L1 – L3	Top Datum	포장되지 않은 길어깨 및 중앙분리대 링크의 정지 계획선입니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 지정된 입력 매개변수와 부착점 및 마크 포인트의 상대적 위치에 따라 중앙분리대 링크를 계산하여 표시합니다.

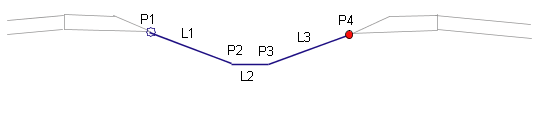

코딩 다이어그램
