이 횡단구성요소는 수직 편각에 따라 수직 지표면 링크를 추가하기 위한 일반 용도의 유틸리티입니다.
가변 수직 편각을 허용하도록 코리더 모델을 작성할 때 종단을 사용할 수 있습니다.

부착점은 링크 내부 모서리에 있습니다. 이 횡단구성요소는 부착점에서 왼쪽 또는 오른쪽 방향으로 삽입할 수 있습니다.
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
수직 편각 |
부착점으로부터의 +/- 수직 편각입니다. 음수 편각은 아래쪽을 향해 있습니다. |
숫자 |
3.0m 10.0ft |
|
점 코드 |

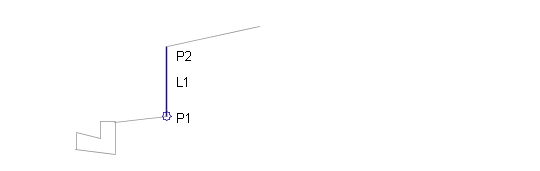

링크의 외부 모서리에 지정되는 지표면 코드 리스트입니다. |
쉼표로 구분된 문자열 |
P2 |
|
링크 코드 |
링크에 지정되는 코드 리스트입니다. |
쉼표로 구분된 문자열 |
맨 위, 기준 |
|
링크 생략 |
이 매개변수는 지표면 링크를 추가하거나 제거합니다. |
예/아니오 |
아니오 |
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
수직 편각 |
고정 수직 편각을 재지정하고 링크 끝을 종단에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
시작 간격띄우기 |
링크 시작 부분의 간격띄우기(+/-)입니다. |
숫자 |
|
시작 표고 |
링크 시작 부분의 표고입니다. |
숫자 |
|
끝 표고 |
링크 끝의 표고입니다. |
숫자 |

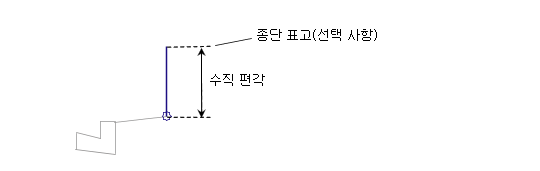

부차점에서 지정된 수직 편각까지 수직 링크가 추가됩니다. 수직 편각에 대해 종단 이름이 지정되면 링크의 끝과 종단 표고가 일치합니다.
배치 모드에서 이 횡단구성요소는 지정된 +/- 수직 편각으로 링크를 표시합니다.
없음
