이 횡단구성요소는 중심선에 중앙분리대를 삽입하는 데 사용하며, 이때 중심선의 한쪽에는 비대칭 장벽이 있고 선택적 키를 사용하여 맨 아래가 테이퍼됩니다.
포장 구조물은 AutoCAD Civil 3D 도움말의 "포장된 횡단의 포장 구조물"에 설명된 표준을 따릅니다.
부착
부착점은 중앙분리대 중간에 있습니다. 중앙분리대는 입력 매개변수에 지정된 대로 해당 구성요소와 함께 한쪽에 배치됩니다.

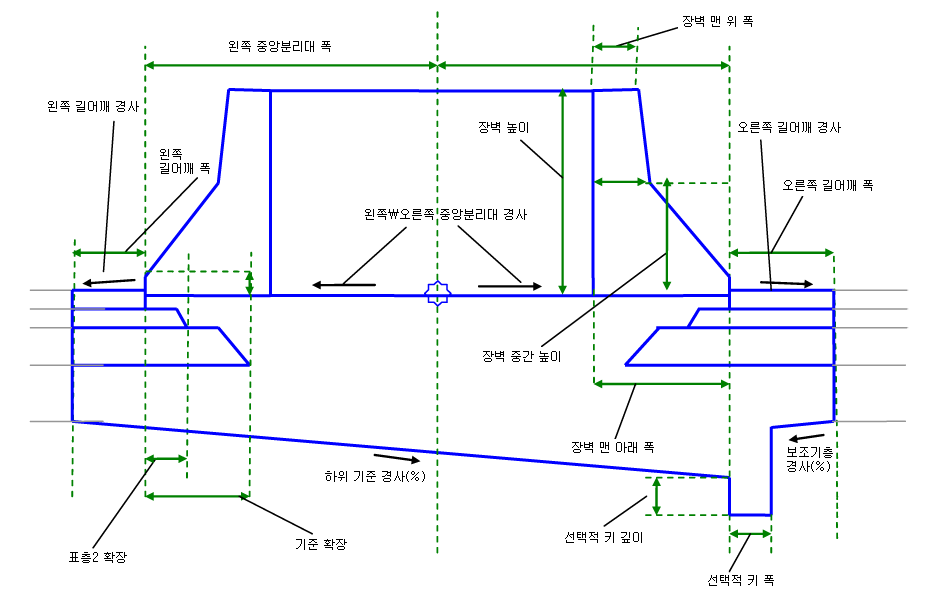

입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 왼쪽 중앙분리대 폭 | 장벽 면적을 포함하는 부착점 왼쪽의 중앙분리대 폭입니다. | 숫자, 양수 |
2.0m 6.0ft |
| 오른쪽 중앙분리대 폭 | 장벽 면적을 포함하는 부착점 오른쪽의 중앙분리대 폭입니다. | 숫자, 양수 |
2.0m 6.0ft |
| 중심의 크라운 점 | 부착점이 크라운으로 코드화되도록 지정합니다. | 예/아니오 | 아니오 |
| 왼쪽 중앙분리대 횡단 경사 | 부착점 왼쪽의 중앙분리대 횡단 경사입니다. | 숫자 | 0% |
| 오른쪽 중앙분리대 경사 | 부착점 오른쪽의 중앙분리대 횡단 경사입니다. | 숫자 | 0% |
| 장벽 옵션 | 왼쪽 및/또는 오른쪽에 장벽을 배치하도록 지정합니다. | 문자열: (a) 없음, (b) 두 측면, (c) 오른쪽, (d) 왼쪽 | 두 측면 |
| 장벽 맨 위 폭 | 장벽의 맨 위 폭입니다. | 숫자, 양수 |
0.15m 0.5ft |
| 장벽 중간 폭 | 장벽의 중간 폭입니다. | 숫자, 양수 |
0.225m 0.75ft |
| 연석 높이 | 장벽 맨 아래의 연석 높이 | 숫자, 양수 |
0.075m 0.25ft |
| 장벽 맨 아래 폭 | 장벽의 맨 아래 폭입니다. | 숫자, 양수 |
0.6m 2.0ft |
| 장벽 높이 | 장벽의 맨 위 높이입니다. | 숫자, 양수 |
0.9m 3.0ft |
| 장벽 중간 높이 | 장벽의 중간 높이입니다. | 숫자, 양수 |
0.45m 1.5ft |
| 길어깨 높이 간격띄우기 | 포장된 길어깨의 모서리를 기준으로 중앙분리대 모서리 점 표고의 차입니다. | 숫자 |
0.015m 0.05ft |
| 왼쪽 길어깨 폭 | 포장의 내부 모서리에서 중앙분리대 시작점까지의 왼쪽 길어깨 폭입니다. 왼쪽에 길어깨가 필요 없는 경우 값 0을 입력할 수 있습니다. | 숫자, 양수 |
1.2m 4.0ft |
| 왼쪽 길어깨 기본 경사 | 길어깨 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다. | 숫자, 양수 | -2% |
| 왼쪽 길어깨 - 편경사 사용 | 기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다. |
선택 리스트:
|
예 |
| 오른쪽 길어깨 폭 | 포장의 내부 모서리에서 중앙분리대 시작점까지의 오른쪽 길어깨 폭입니다. 오른쪽에 길어깨가 필요 없는 경우 값 0을 입력할 수 있습니다. | 숫자, 양수 |
1.2m 4.0ft |
| 오른쪽 길어깨 기본 경사 | 오른쪽 길어깨 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다. | 숫자, 양수 | -2% |
| 오른쪽 길어깨 - 편경사 사용 | 기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다. |
선택 리스트:
|
예 |
| 길어깨 경사 방향 | 길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. |
선택 항목 리스트:
|
크라운에서 멀어짐 |
| 보조기층 경사 | 각 끝에서 중간을 향하는 보조기층의 횡단 경사입니다. 선택적 배수 키를 선택한 경우 해당 점까지입니다. | 숫자 | -4% |
| 배수 키 | 장벽 중 하나 아래에 배수 키를 추가하도록 지정합니다. | 문자열: (a) 없음, (b) 왼쪽 장벽 아래, (c) 오른쪽 장벽 아래 | 오른쪽 장벽 아래 |
| 키 폭 | 선택적 키의 맨 아래 폭 | 숫자, 양수 |
0.3m 1.0ft |
| 키 깊이 | 짧은 측면에서 선택적 키의 깊이입니다. | 숫자, 양수 |
0.3m 1.0ft |
| 왼쪽 표층1 깊이 | 왼쪽 길어깨의 정지 계획선과 표층1 사이의 깊이입니다. | 숫자, 양수 |
0.025m 0.083ft |
| 왼쪽 표층2 깊이 | 왼쪽 길어깨의 두 번째 수평 포장 재료 깊이입니다. | 숫자, 양수 |
0.025m 0.083ft |
| 왼쪽 기본 깊이 | 왼쪽 길어깨의 기층 방위각(표층2와 기층 사이) 깊이입니다. | 숫자, 양수 |
0.100m 0.333ft |
| 왼쪽 보조기층 깊이 | 포장 왼쪽 내부 모서리(왼쪽 길어깨 시작)에 있는 보조기층의 깊이입니다. 길어깨 폭을 0으로 설정한 경우 이 값은 중앙분리대 왼쪽 끝에 있는 보조기층의 깊이입니다. | 숫자 |
0.300m 1.0ft |
| 왼쪽 표층2 확장 | 왼쪽에서 중앙분리대로 포장된 길어깨의 모서리를 지나서 확장되는 표층2 도면층의 폭입니다. 이 값은 왼쪽 길어깨 폭을 0으로 설정한 경우에도 제공됩니다. | 숫자, 양수 |
0.1m 0.33ft |
| 왼쪽 기층 확장 | 왼쪽에서 중앙분리대로 포장된 길어깨의 모서리를 지나서 확장되는 기층의 폭입니다. 이 값은 왼쪽 길어깨 폭을 0으로 설정한 경우에도 제공됩니다. | 숫자, 양수 |
0.25m 0.83ft |
| 오른쪽 표층1 깊이 | 오른쪽 길어깨의 정지 계획선과 표층1 사이의 깊이입니다. | 숫자, 양수 |
0.025m 0.083ft |
| 오른쪽 표층2 깊이 | 오른쪽 길어깨의 두 번째 수평 포장 재료 깊이입니다. | 숫자, 양수 |
0.025m 0.083ft |
| 오른쪽 기층 깊이 | 오른쪽 길어깨의 기층 방위각(표층2와 기층 사이) 깊이입니다. | 숫자, 양수 |
0.100m 0.333ft |
| 오른쪽 보조기층 깊이 | 포장 오른쪽 내부 모서리(오른쪽 길어깨 시작)에 있는 보조기층의 깊이입니다. 길어깨 폭을 0으로 설정한 경우 이 값은 중앙분리대 오른쪽 끝에 있는 보조기층의 깊이입니다. | 숫자 |
0.300m 1.0ft |
| 오른쪽 표층2 확장 | 오른쪽에서 중앙분리대로 포장된 길어깨의 모서리를 지나서 확장되는 표층2 도면층의 폭입니다. 이 값은 오른쪽 길어깨 폭을 0으로 설정한 경우에도 제공됩니다. | 숫자, 양수 |
0.1m 0.33ft |
| 오른쪽 기층 확장 | 오른쪽에서 중앙분리대로 포장된 길어깨의 모서리를 지나서 확장되는 기층의 폭입니다. 이 값은 오른쪽 길어깨 폭을 0으로 설정한 경우에도 제공됩니다. | 숫자, 양수 |
0.25m 0.83ft |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
왼쪽 포장된 길어깨 폭 |
왼쪽의 고정 길어깨 폭을 재지정하고 내부 길어깨 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
오른쪽 포장된 길어깨 폭 |
오른쪽의 고정 길어깨 폭을 재지정하고 내부 길어깨 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
출력 매개변수
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
편경사 회전 축 |
횡단구성요소가 회전 축 계산을 지원하는지를 나타냅니다. 매개변수의 설명을 보려면 특성 윈도우에서 매개변수를 커서로 가리킵니다. 자세한 내용은 편경사 중에 종단 경사선 조정을 참고하십시오. |
정적(설명) |
|
장벽 높이 |
장벽의 맨 위 높이입니다. |
숫자, 양수 |
|
왼쪽 길어깨 경사 |
왼쪽 포장된 길어깨의 경사입니다. |
숫자, 양수 |
|
오른쪽 길어깨 경사 |
오른쪽 포장된 길어깨의 경사입니다. |
숫자, 양수 |
|
중앙분리대 최대 깊이 |
선택적 키 위치 근처의 가장 깊은 점에 있는 중앙분리대의 깊이입니다. |
숫자 |
동작
이 횡단구성요소는 부착점의 양쪽에 삽입되고 중앙분리대 링크로 시작하며 왼쪽/오른쪽 중앙분리대 폭과 다른 매개변수를 사용합니다. 포장된 길어깨의 모서리는 길어깨 높이 간격띄우기 매개변수 값을 사용하여 오른쪽과 왼쪽에 모두 배치됩니다. 부착점에서 바깥쪽 방향으로 지정된 길어깨 폭 및 길어깨 경사에 해당하는 길어깨의 정지 계획선이 삽입됩니다. 보조기층 링크는 각각 왼쪽과 오른쪽에 대해 정지 계획선 아래의 "보조기층 깊이"에서 시작하여 포장된 길어깨의 가장 바깥쪽 점으로부터 삽입됩니다.
표층1, 표층2 및 기층 지표면 링크가 지정된 깊이로 정지 계획선에 평행하게 삽입됩니다. 도면층 확장 값이 0이 아니면 각 도면층은 지정된 거리에 대해 길어깨 힌지점을 초과하여 확장됩니다. 각 도면층은 상위 도면층과 같은 폭이거나 더 넓어야 합니다.
마지막으로 장벽 맨 아래 폭, 높이, 중간 폭, 중간 높이 및 연석 높이 매개변수를 사용하여 장벽 링크가 중앙분리대 끝에서 추가됩니다.
편경사 회전 축 지원
이 횡단구성요소는 피벗 방법이 중앙분리대 모서리이고 중앙분리대 처리가 중앙분리대 쉐이프 유지인 도로 유형에서만 작동합니다. 이 횡단구성요소를 다른 피벗 방법이나 왜곡된 중앙분리대 처리와 함께 사용하는 경우 중앙분리대 쉐이프 유지가 설정된 중앙분리대 모서리와 같은 결과가 생성됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 다양한 입력 매개변수에 기본값을 사용하여 모든 링크를 표시합니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 유형 | 코드 | 설명 |
|---|---|---|
| P1 | Crown | 삽입점 및 일반적으로 중심선에 있습니다. |
| P2, P3 | EPS | 맨 위 링크에 있는 포장된 길어깨의 모서리입니다. |
| P4, P5 | Median | 중앙분리대의 모서리입니다. |
| P6, P7 | EPS_Pave1 | 표층1의 포장 길어깨 모서리입니다. |
| P10, P11 | EPS_Pave2 | 표층2의 포장 길어깨 모서리입니다. |
| P14, P15 | EPS_Base | 기층의 포장된 길어깨 모서리입니다. |
| L1, L2, L17, L18 | Top | 장벽을 포함하는 중앙분리대 부분의 맨 위 링크입니다. |
| L3-L7; L19-L23 | Barrier | 장벽 링크입니다. |
| L8, L24 | Top, Pave | |
| L9, L25 | Pave1 | 첫 번째 포장 도면층의 맨 아래입니다. |
| L10, L26 | Pave2 | 두 번째 포장 도면층의 맨 아래입니다. |
| L11, L27 | Base | 기층 방위각 도면층의 맨 아래입니다. |
| L12, L14, L16 | Subbase | 보조기층 방위각 도면층의 맨 아래입니다. |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Subbase | |
| S5 | Barrier |

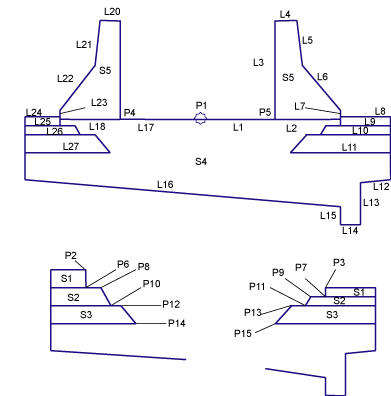

코딩 다이어그램
