지표면 상의 간격띄우기 링크

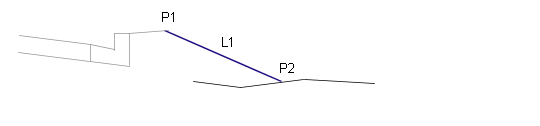

이 횡단구성요소는 부착점에서 대상 지표면의 지정된 간격띄우기까지 링크를 확장하는 범용 유틸리티입니다.

코리더 모델을 작성하여 간격띄우기를 계산할 때 선형을 사용할 수 있습니다.

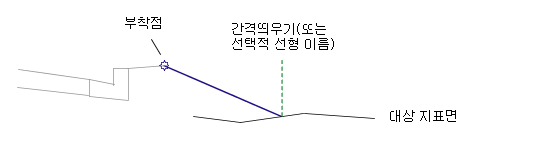

부착

부착점은 첫 번째 링크의 시작 부분에 있습니다.

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
기준선에서 간격띄우기	링크를 대상 지표면에 연결하기 위한 간격띄우기(+/-)입니다. 이 매개변수에 양의 값을 지정하면 코리더 또는 제어 기준선 오른쪽 측면에 이 횡단구성요소가 삽입됩니다. 음수 값을 지정하면 왼쪽 측면에 삽입됩니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 코리더 장에서 "코리더 오른쪽 및 왼쪽 측면에 횡단구성요소 삽입"을 참고하십시오.	숫자	0.0
점 코드	링크의 외부 모서리에 지정되는 지표면 코드 리스트입니다.	쉼표로 구분된 문자열	P2
링크 코드	링크에 지정되는 코드 리스트입니다.	쉼표로 구분된 문자열	맨 위, 기준
링크 생략	이 매개변수는 지표면 링크를 추가하거나 제거합니다.	예/아니오	아니오

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
간격띄우기	고정 간격띄우기를 재지정하고 링크 끝을 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
대상 지표면	링크가 연결되어 있는 지표면의 이름입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

지정된 간격띄우기로 대상 지표면 점까지 링크를 확장합니다.

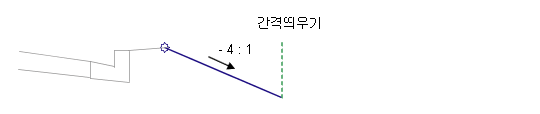

배치 모드에서 이 횡단구성요소는 -4 : 1 경사로 지정된 간격띄우기에 그려진 링크를 표시합니다. 링크는 바깥쪽을 가리키는 화살촉으로 끝납니다.

없음
