밀링 및 고르기 중첩1

이 횡단구성요소는 크라운되지 않은 기존 도로 또는 경사로에 필요에 따라 고르기 및 밀링 도면층을 추가하여 중첩 도면층을 추가합니다.

부착

부착점은 내부 자르기 점에 있는 정지 계획선의 중첩 모서리입니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
내부 단면 검토 점 간격띄우기	내부 단면 검토 점의 간격띄우기입니다. 단면 검토 점은 기존 도로의 경사를 계산하는 데 사용됩니다. 이 매개변수에 양의 값을 지정하면 코리더 또는 제어 기준선 오른쪽 측면에 이 횡단구성요소가 삽입됩니다. 음수 값을 지정하면 왼쪽 측면에 삽입됩니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 코리더 장에서 "코리더 오른쪽 및 왼쪽 측면에 횡단구성요소 삽입"을 참고하십시오.	숫자	0.0
외부 단면 검토 점 간격띄우기	외부 단면 검토 점의 간격띄우기입니다. 이 매개변수에 양의 값을 지정하면 코리더 또는 제어 기준선 오른쪽 측면에 이 횡단구성요소가 삽입됩니다. 음수 값을 지정하면 왼쪽 측면에 삽입됩니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 코리더 장에서 "코리더 오른쪽 및 왼쪽 측면에 횡단구성요소 삽입"을 참고하십시오.	숫자	0.0
내부 자르기 점	중첩 도면층의 내부 모서리를 정의하는 내부 자르기 점의 간격띄우기입니다.	숫자	0.0
외부 자르기 점	중첩 도면층의 외부 모서리를 정의하는 외부 자르기 점의 간격띄우기입니다.	숫자	0.0
중첩 경사 옵션	중첩 도면층의 경사입니다. a) 내부 단면 검토 점에서 외부 단면 검토 점까지의 경사와 일치 또는 b) 기준선 선형의 외부 차선 편경사 옵션을 사용하여 이 경사를 지정할 수 있습니다. 내부 점이 외부 점에 비해 왼쪽에 있으면 왼쪽 편경사 지정이 사용되고, 그렇지 않으면 오른쪽 편경사 지정이 사용됩니다. a) 사용자 정의, b) 경사 일치, c) 외부 차선 편경사	선택 리스트	경사 일치
기본 경사	사용자 정의 경사를 지정합니다. 또한 점 일치 또는 편경사 경사에서 적절한 값을 반환하지 않는 경우에 사용할 수 있습니다.	숫자, 기울기	- 2.0 %
경사 공차	설계 값과 다를 수 있는 허용되는 중첩 경사 값입니다. 중첩 경사가 M으로 지정되면 경사 공차가 사용되지 않습니다(자세한 내용은 아래 동작 참고).	숫자, 양수	0.5%
종단 사용	내부 자르기 점의 중첩 맨 위를 코리더 종단 표고로 유지할지 아니면 최소 이격거리 값에 따라 중첩 도면층의 수직 배치를 설정할지 선택합니다.	선택 항목 리스트	최소 이격거리 사용
최소 이격거리(+/-)	기존 지표면과 중첩 도면층 맨 아래 사이의 최소 수직 이격거리입니다. 이 값이 양수이면 중첩 링크의 맨 아래가 기존 지표면 위에 위치하여 중첩 아래에 고르기 도면층이 작성되고, 이 값이 음수이면 중첩 링크의 맨 아래가 기존 지표면 아래에 위치하여 중첩 도면층 일부와 일치하는 밀링 도면층이 작성됩니다.	숫자	0.100m 0.30ft
중첩 깊이	중첩 도면층의 깊이입니다.	숫자, 양수	0.100m 0.30ft

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
기존 지표면	기존 도로를 정의하는 지표면의 이름입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수
내부 단면 검토 점 간격띄우기	고정 내부 단면 검토 점 간격띄우기를 재지정하고 해당 점을 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
외부 단면 검토 점 간격띄우기	고정 외부 단면 검토 점 간격띄우기를 재지정하고 해당 점을 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
내부 자르기 점 간격띄우기	고정 내부 자르기 점 간격띄우기를 재지정하고 해당 점을 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
외부 자르기 점 간격띄우기	고정 외부 자르기 점 간격띄우기를 재지정하고 해당 점을 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
편경사 회전 축	횡단구성요소가 회전 축 계산을 지원하는지를 나타냅니다. 매개변수의 설명을 보려면 특성 윈도우에서 매개변수를 커서로 가리킵니다. 자세한 내용은 편경사 중에 종단 경사선 조정을 참고하십시오.	정적(설명)
% 경사	중첩 도면층을 적용하는 데 사용되는 경사입니다.	숫자

동작

이 횡단구성요소는 중첩 도면층의 맨 위 및 맨 아래를 정의하는 평행 링크를 삽입합니다. 내부 자르기 간격띄우기에서 외부 자르기 간격띄우기까지 링크가 삽입됩니다.

중첩 경사

기존 지표면의 경사는 내부 단면 검토 점과 외부 단면 검토 점 사이에서 결정됩니다. 중첩 도면층의 경사는 다음 단계에 따라 결정됩니다.

1. 중첩 경사(%) 입력을 M으로 지정하면 중첩 경사는 내부 단면 검토 점에서 외부 단면 검토 점까지의 경사와 일치합니다.
2. 중첩 경사(%)를 S로 지정하면 중첩에 코리더 선형에 대해 정의된 외부 차선 편경사가 사용됩니다. 외부 단면 검토 점이 내부 단면 검토 점의 왼쪽에 있으면 왼쪽 측면 경사가 사용되고 그렇지 않으면 오른쪽 편경사가 사용됩니다.
3. 중첩 경사(%)에 숫자 값을 지정하면 지정된 값이 사용됩니다.

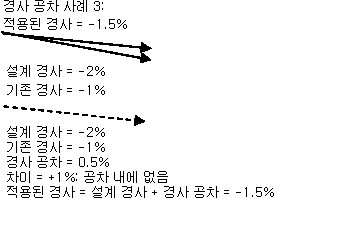

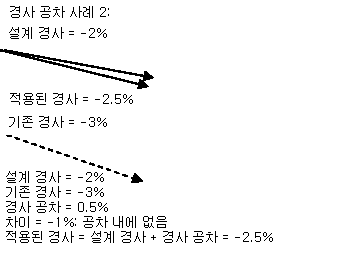

4. 숫자 값 또는 편경사가 사용되면 중첩 경사는 단면 검토 점 사이의 기존 경사와 비교됩니다. 그 차이가 경사 공차 값을 초과하면 설계 경사가 기존 경사와 좀 더 일치하게 공차 값만큼 상향 또는 하향 조정되고 고르기 또는 밀링 크기가 최소화됩니다. 경사 공차가 0이면 경사는 조정되지 않습니다.




중첩 표고

중첩 점의 표고는 다음과 같이 결정됩니다.

1. 종단 사용 값이 True이면 코리더 종단의 표고가 중첩 맨 위의 내부 자르기 간격띄우기에 유지됩니다. 중첩은 외부 자르기 간격띄우기에 대한 중첩 경사에서 확장되고 중첩 맨 아래에 대해 평행 링크가 삽입됩니다. 기존 지표면의 위, 중첩 맨 아래의 아래에 있는 영역은 코드가 "고르기"인 닫힌 쉐이프로 저장됩니다. 기존 지표면의 아래, 중첩 맨 아래의 위에 있는 영역은 코드가 "밀"인 닫힌 쉐이프로 저장됩니다.

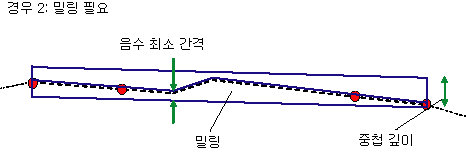

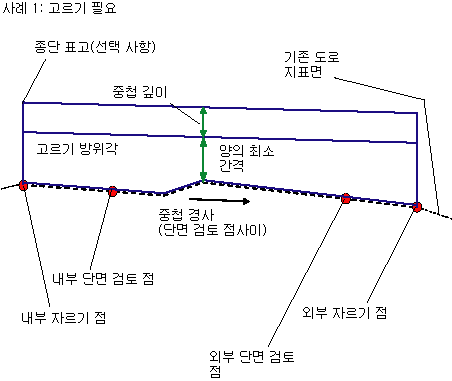

2. 종단 사용 값이 False이면 중첩 맨 아래 링크가 기존 지표면에서 최소 이격거리 위 또는 아래가 되도록 수평으로 이동됩니다. 이격거리 값이 양수이면 기존 지표면의 위, 중첩 맨 아래의 아래에 고르기 영역이 작성되고 이격거리 값이 음수이면 기존 지표면의 아래, 중첩 맨 아래의 위에 밀링 영역이 작성됩니다.

최소 이격거리 점

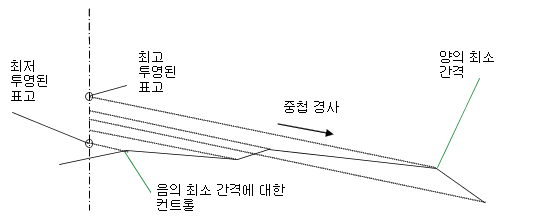

최소 이격거리가 적용되는 점을 결정하는 방법은 아래 다이어그램에 표시되어 있습니다.

1. 임의의 간격띄우기로 수직 투영선이 설정됩니다.
2. 두 자르기 점 사이에 있는 기존 지표면의 각 점은 중첩 경사의 투영선으로 다시 투영됩니다.
3. 투영선에서 표고가 가장 높은 점은 0보다 큰 최소 이격거리 값에 대한 기준점이고 맨 아래에 있는 점은 0보다 작은 최소 이격거리 값에 대한 기준점입니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 경사 -2%로 편리한 임의 부착점으로부터 배치된 중첩 도면층을 표시합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P1, P2	EOV	정지 계획선의 중첩 모서리입니다.
P3, P4	EOV_Overlay	중첩 맨 아래의 모서리입니다.
L1	Top, Pave	중첩의 맨 위
L2, L3, L4	Overlay	중첩 링크입니다. 고르기 및 밀링하는 두 경우 모두에서 L3, L4는 중첩의 맨 아래에서 중첩의 맨 위까지 진행됩니다.
L5, L6	Level Mill	고르기하는 경우 밀링하는 경우
S1	Overlay	중첩의 맨 위와 맨 아래 사이의 영역입니다. 이 영역은 밀링하는 경우 아래의 코딩 다이어그램에 표시된 것처럼 밀링 영역(S3)을 중첩합니다.
S2	Level	기존 지표면의 위, 중첩 맨 아래의 아래에 있는 영역(고르기의 경우)입니다.
S3	Mill	기존 지표면의 아래, 중첩 맨 아래의 위에 있는 영역(밀링하는 경우)입니다. 이 영역은 아래의 코딩 다이어그램에 표시된 것처럼 중첩 영역을 중첩합니다.

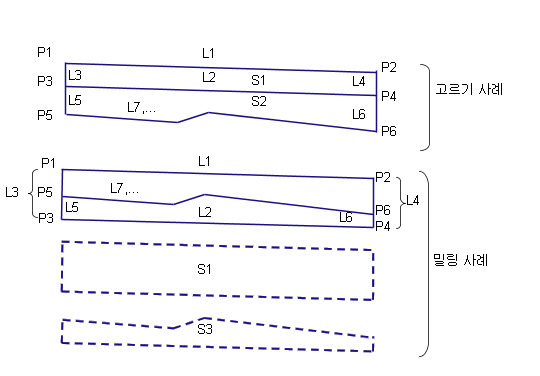

코딩 다이어그램
