로트 기울기

이 횡단구성요소는 용지경계선(ROW)에서 로트 기울기를 지정하는 데 사용합니다.

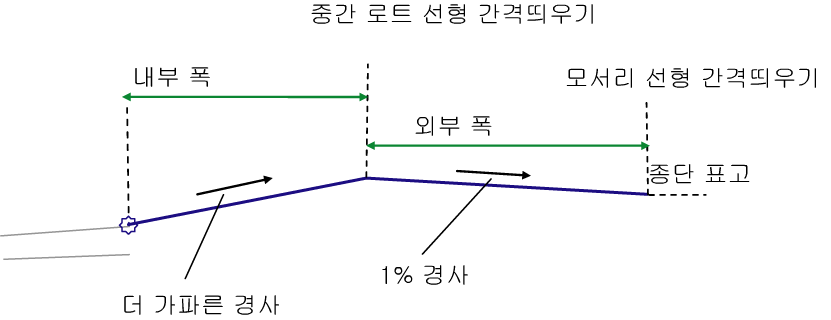

다음 그림에서는 로트 뒤쪽의 대상 종단 표고가 부착점보다 높은 경우에 이 횡단구성요소가 사용되는 예를 보여 줍니다.

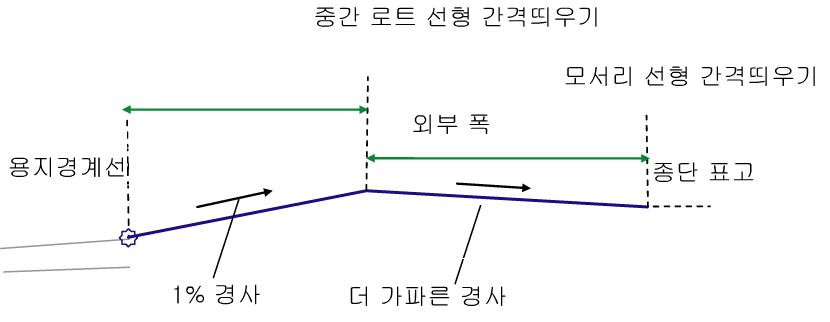

다음 그림에서는 부착점이 로트 뒤쪽의 대상 종단 표고보다 높은 경우에 이 횡단구성요소가 사용되는 예를 보여 줍니다.

부착

부착점은 정지 계획선의 차선 내부 모서리에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 삽입된 방향을 나타냅니다.	왼쪽/오른쪽	오른쪽
내부 폭	로트의 내부 폭입니다.	숫자, 양수	3.6m 12.0ft
외부 폭	로트의 외부 폭입니다.	숫자, 양수	3.6m 12.0ft
최소 경사	로트의 외부 폭에 대한 최소 경사입니다.	숫자, 양수	1%

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
중간 간격띄우기	중간 로트 선을 간격띄우기 선형에 연결하여 고정 내부 폭을 재지정하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
모서리 간격띄우기	끝 로트선을 간격띄우기 선형에 연결하여 고정 외부 폭을 재지정하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
모서리 표고	끝 로트선을 표고에 연결하여 고정 표고를 재지정하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

없음

동작

로트 기울기 표준횡단 도구는 용지경계선(ROW)에서 시작해야 하며, 기본 변환 차선 횡단구성요소와 마찬가지로 기울기를 유지하고 기본 경사 1%에서 로트 중간에 대한 간격띄우기를 변경합니다. 경사 값은 사용자가 입력할 수 있습니다. 로트 중간에는 종단이 없는 선형이 있습니다. 따라서 표준횡단은 용지경계선(ROW)에서 1% 경사의 중간 로트 선형으로의 링크가 됩니다. 그런 다음 중간 로트 선형은 고정 표고(예: 74.00피트)인 로트 뒤쪽에 연결됩니다. 또한 로트 뒤쪽 절반에서 최소 경사 1%를 유지해야 합니다. 따라서 1% 경사에서 로트 기울기의 앞쪽이 로트 뒤쪽 절반에 대해 최소 경사 1%를 허용하지 않는 경우 로트 기울기의 뒤쪽 절반이 1%로 변경되어야 하고 앞쪽 절반 로트 기울기가 더 급경사가 되어야 하는 규칙을 적용해야 합니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수 값을 사용하여 차선을 그리고 1%를 더 가파른 경사 값으로 사용합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P1	Crown	정지 계획선에 있는 도로의 크라운입니다.
P2	Hinge	로트 힌지점입니다.
L1, L2	Top	정지 계획선입니다.
