경사에서 지표면으로의 링크

이 횡단구성요소는 부착점에서 대상 지표면과의 가장 가까운 교차 부분까지 지정된 경사로 링크를 확장하기 위한 일반 용도의 유틸리티입니다.

부착

부착점은 첫 번째 링크의 시작 부분에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
편경사 사용	편경사를 사용하도록 지정합니다.	선택 리스트	아니오
경사 방향	링크 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 리스트	크라운에서 멀어짐
경사	링크의 % 경사	숫자	2(%), (또는 2:1)
링크 추가 조건	절토, 성토 또는 절토 및 성토 조건에서 링크를 추가하도록 지정	선택 리스트: a) 절토 및 성토, b) 절토만, c) 성토만	절토 및 성토
점 코드	링크의 외부 모서리에 지정되는 지표면 코드 리스트입니다.	쉼표로 구분된 문자열	P2
링크 코드	링크에 지정되는 코드 리스트입니다.	쉼표로 구분된 문자열	맨 위, 기준
링크 생략	이 매개변수는 지표면 링크를 추가하거나 제거합니다.	예/아니오	아니오

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
대상 지표면	링크가 연결되어 있는 지표면의 이름입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

매개변수	설명	유형
시작 간격띄우기	링크 시작 부분의 간격띄우기(+/-)입니다.	숫자
시작 표고	링크 시작 부분의 표고입니다.	숫자
끝 간격띄우기	링크 끝의 간격띄우기(+/-)입니다.	숫자
끝 표고	링크 끝의 표고입니다.	숫자

동작

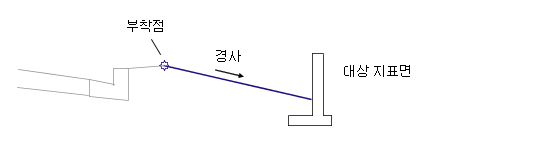

링크는 대상 지표면과 교차할 때까지 지정된 경사로 부착점에서 오른쪽 또는 왼쪽으로 확장됩니다.

기본적으로 절토 또는 성토 링크는 부착점에서 대상 지표면으로 추가됩니다. 링크를 절토 조건이나 성토 조건에만 추가해야 한다면 횡단구성요소의 링크 추가 조건 특성에 적절한 값을 지정합니다. 절토 링크와 성토 링크가 서로 다른 경사를 가져야 하는 경우 필요한 경사를 사용하여 이 횡단구성요소를 절토만 조건용으로 한 번, 성토만 조건용으로 다시 한 번 이렇게 두 번 동일한 부착점에 추가합니다.

이 횡단구성요소는 길어깨의 편경사를 사용하도록 지정할 수 있는 편경사 사용이라는 선택적 입력 매개변수를 포함합니다. 이 매개변수는 a) 외부 길어깨 경사, b) 내부 길어깨 경사, c) 외부 차선 경사, d) 내부 차선 경사 또는 e) 없음으로 설정할 수 있습니다. 없음은 기본 설정입니다.

배치 모드 작업

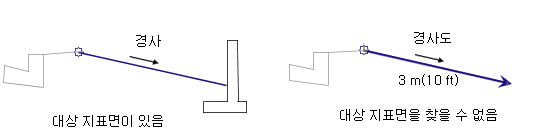

대상 지표면이 이전 횡단구성요소에 의해 삽입된 경우 배치 모드에서 이 횡단구성요소는 링크의 교차 부분을 찾습니다. 교차 부분을 찾으면 지표면까지 지정된 경사로 링크가 표시됩니다. 찾지 못하는 경우 경사 거리 3m 또는 10ft 외부에 지정된 경사로 링크가 표시되고 외향을 가리키는 화살표로 끝납니다.

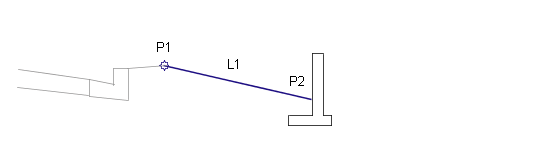

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
L1	사면 전개_절토	링크가 절토 조건에 추가되는 경우입니다.
L1	사면 전개_성토	링크가 성토 조건에 추가되는 경우입니다.

주:

이 횡단구성요소에 대해 나열된 입력 매개변수를 사용하여 점 및 링크에 대한 필요한 다른 코드를 추가할 수 있습니다.
