마크 포인트로의 링크2

이 횡단구성요소는 마크 포인트로의 링크 횡단구성요소와 유사한 범용 유틸리티이며 부착점에서 이전에 명명된 마크 포인트까지 링크를 연결합니다.

이 유틸리티는 상대적인 간격띄우기 및 표고가 달라지는 인접한 도로 간 연결 또는 수렴되는 도로 간 삼각 영역을 가로지르는 연결 등 다양한 상황에 사용할 수 있습니다. 연결점의 이름을 아직 지정하지 않은 경우 마크 포인트 횡단구성요소를 사용합니다.

주:

마크 포인트로의 링크2 횡단구성요소와 마크 포인트로의 링크 횡단구성요소 간의 기본적인 차이점은 적용 시, 즉 마크 포인트가 링크와 비교하여 다른 표준횡단 기준선에 위치하는 경우에 발생합니다. 특히 두 기준선이 평행하지 않은 경우 횡단구성요소의 적용이 같은 평면에 위치하지 않으므로 마크 포인트까지의 링크 길이가 원래 길이보다 길어집니다.

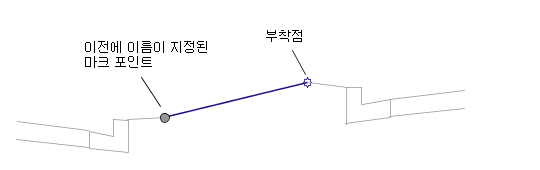

부착

부착점은 링크 시작 위치에 있습니다. 링크는 어떠한 방향으로도 진행될 수 있습니다. 방향은 부착점을 기준으로 마크 포인트의 상대적 위치에 따라 결정됩니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수

설명

유형

기본값

마크 포인트 이름

연결할 마크 포인트의 이름입니다.

문자열

없음

링크 코드

링크에 지정되는 코드 리스트입니다.

쉼표로 구분된 문자열

맨 위, 기준

링크 생략

이 매개변수는 지표면 링크를 추가하거나 제거합니다. False이면 링크, 시작점 및 끝점이 추가됩니다. True이면 끝점만 추가됩니다.

True₩False

아니오

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

대상 매개변수: 없음

출력 매개변수

매개변수

설명

유형

시작 간격띄우기

링크 시작 부분의 간격띄우기(+/-)입니다.

숫자

시작 표고

링크 시작 부분의 표고입니다.

숫자

끝 간격띄우기

링크 끝의 간격띄우기(+/-)입니다.

숫자

끝 표고

링크 끝의 표고입니다.

숫자

동작

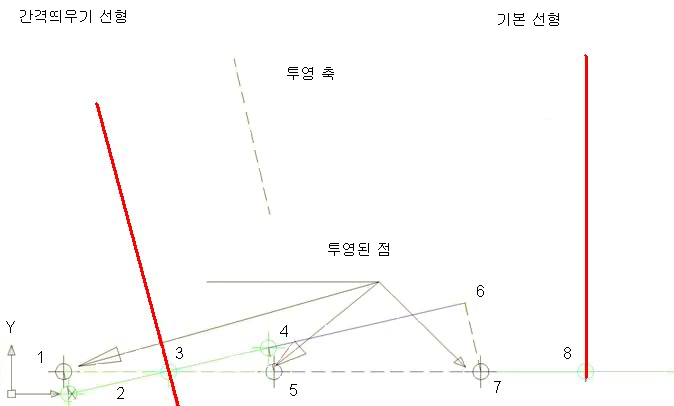

다음 다이어그램에서는 마크 포인트로의 링크2 횡단구성요소가 작동하는 방식과 코리더의 간격띄우기 기준선 부분의 횡단에 표시되는 방법을 보여 줍니다.

마크 포인트로의 링크2 횡단구성요소는 다음 두 작업 중 하나를 수행하며 그 결과는 같습니다.

새 마크 포인트로의 링크2 횡단구성요소는 주 선형을 따라 모든 측점에서 7번 점이 상수 간격띄우기에 위치한다는 사실에 의존하지 않아야 합니다.

간격띄우기 기준선 코리더 횡단

다음 사항에 주의하십시오.

  • 횡단 단면 검토선은 8번 점(alpha 선)에서 주 기준선과 직교합니다.
  • 횡단 단면 검토선은 동일선상에 있는 하나 이상의 세그먼트로 구성됩니다.
  • 코리더의 간격띄우기 부분에 대한 코리더 점 데이터에는 간격띄우기 기준선에 상대적으로 저장된 오프셋 값이 있습니다.
  • 횡단에서 이 코리더 점 데이터를 횡단 뷰에 표시하기 위해 beta 선으로부터 alpha 선까지 투영하려면 간격띄우기를 cosine(각도 감마)으로 나누어야 합니다.

이 방식을 사용하면 폭이 3.5미터가 되도록 정의된 코리더의 간격띄우기 부분에 있는 차선 횡단구성요소가 코리더 횡단에 표시될 경우 폭이 3.5미터보다 약간 넓어집니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 부착점과 마크 포인트 사이에 링크를 표시합니다.

점, 링크 및 쉐이프 코드

없음

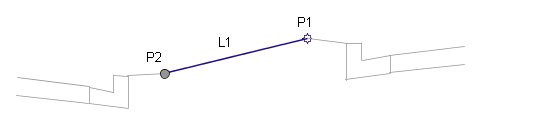

코딩 다이어그램

상위 주제: 횡단구성요소 참조서(계속)
