이 횡단구성요소는 포장의 두 모서리 점 사이에 크라운이 있는 단순 도로를 작성합니다.
이 횡단구성요소를 사용하려면 왼쪽 및 오른쪽 모서리를 정의하는 별도의 선형이 있어야 합니다. 이러한 점의 표고는 지표면 또는 종단에서 가져옵니다. 또한 모서리를 정의하는 구성요소(예: 연석 및 측수로)가 재건 구성요소이기도 한 경우 마크 포인트로 제공될 수 있으므로 간격띄우기 및 표고 정보를 전달합니다.

부착점은 횡단구성요소의 크라운 점(근처)에 있습니다. 부착점은 일반적으로 표준횡단 기준선 점에 있습니다. 배치 모드에서 이 점은 크라운 점과 일치하지만, 코리더 상태에서는 해당 간격띄우기 및 표고가 포장 데이터의 모서리에 의해 계산되므로 종단 계획선 점(또는 기준선 마크 포인트)이 크라운 점과 같지 않을 수 있습니다.
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
왼쪽 모서리 간격띄우기 |
기본 부착점에서 포장의 왼쪽 모서리 사이의 거리입니다. 이 값은 선형 또는 마크 포인트가 왼쪽 모서리에 연결되어 있지 않은 경우에만 사용됩니다. |
숫자 |
3.6m 및 12ft |
|
오른쪽 모서리 간격띄우기 |
기본 부착점에서 포장의 오른쪽 모서리 사이의 거리입니다. 이 값은 선형 또는 마크 포인트가 오른쪽 모서리에 연결되어 있지 않은 경우에만 사용됩니다. |
숫자 |
3.6m 및 12ft |
|
왼쪽 모서리 – 마크 포인트 |
포장의 기존 왼쪽 모서리의 간격띄우기 및 표고를 제공하여 횡단구성요소를 시작합니다. (선택 사항) |
문자열 |
없음 |
|
오른쪽 모서리 – 마크 포인트 |
포장의 기존 오른쪽 모서리의 간격띄우기 및 표고를 제공하여 횡단구성요소를 시작합니다. (선택 사항) |
문자열 |
없음 |
|
크라운 높이 |
문자열 선의 중심점에서 크라운 점까지의 높이입니다. |
숫자 |
0.1m 및 0.33ft |
|
최소 경사(%) |
부착점으로부터 외향으로 외부 차선에 대해 허용되는 최소 경사(%)입니다. |
숫자 |
-1% |
|
최대 경사(%) |
부착점으로부터 외향으로 외부 차선에 대해 허용되는 최대 경사(%)입니다. |
숫자 |
-3% |
| 중첩 깊이 |
기존 정지 계획선 위의 중첩 깊이입니다. |
숫자 |
0.1m 및 0.30ft |
대상 매개변수를 제공할 경우 앞에 나온 매개변수(기본 간격띄우기 및 마크 포인트)는 무시됩니다.
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
왼쪽 모서리 |
부착점에 대해서 포장의 왼쪽 모서리의 간격띄우기 값을 제공합니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
오른쪽 모서리 |
부착점에 대해서 포장의 오른쪽 모서리의 간격띄우기 값을 제공합니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
왼쪽 모서리 |
부착점을 기준으로 포장의 왼쪽 모서리의 표고 값을 제공합니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
오른쪽 모서리 |
부착점에 대해서 포장의 오른쪽 모서리의 표고 값을 제공합니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
EGTopSurf |
포장의 왼쪽/오른쪽 모서리 표고에 대해 종단이 제공되지 않으면 해당 간격띄우기에서의 이 지표면 표고가 왼쪽/오른쪽 모서리에 대한 표고 값으로 각각 선택됩니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. |
필수 |
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
왼쪽 차선 경사(%) |
왼쪽 차선의 경사(%)입니다. |
숫자 |
|
오른쪽 차선 경사(%) |
오른쪽 차선의 경사(%)입니다. |
숫자 |
포장 왼쪽 모서리
부착점에서 포장의 왼쪽 모서리 점은 (a) "왼쪽 모서리" 대상 매개변수를 통한 선형의 위치를 기반으로, (b) 이 위치가 제공되지 않은 경우 왼쪽 모서리까지 지정된 마크 포인트를 기반으로, (c) 이러한 두 항목이 제공되지 않으면 기본(왼쪽 모서리) 간격띄우기 값을 기반으로 배치됩니다.
마찬가지로 이 점의 표고는 다음을 기준으로 계산됩니다. (a) 왼쪽 모서리 종단 대상 매개변수, (b) 앞의 항목이 제공되지 않은 경우 "EGTopSurf" 논리 지정에서 지표면 표고 확인, (c) 앞의 두 항목이 제공되지 않은 경우 지정된 마크 포인트에 따라 표고가 결정됩니다. 이러한 두 조건이 모두 충족되지 않으면 오류 메시지가 발생하고 코리더가 작성되지 않습니다.
포장 오른쪽 모서리
부착점에서 포장의 오른쪽 모서리 점은 (a) "오른쪽 모서리" 대상 매개변수를 통한 선형의 위치를 기반으로, (b) 이 위치가 제공되지 않은 경우 오른쪽 모서리까지 지정된 마크 포인트를 기반으로, (c) 이러한 두 항목이 제공되지 않으면 기본(오른쪽 모서리) 간격띄우기 값을 기반으로 배치됩니다.
마찬가지로 이 점의 표고는 다음을 기준으로 계산됩니다. (a) 오른쪽 모서리 종단 대상 매개변수, (b) 앞의 항목이 제공되지 않은 경우 "EGTopSurf" 논리 지정에서 지표면 표고 확인, (c) 앞의 두 항목이 제공되지 않은 경우 지정된 마크 포인트에 따라 표고가 결정됩니다. 이러한 두 조건이 모두 충족되지 않으면 오류 메시지가 발생하고 코리더가 작성되지 않습니다.

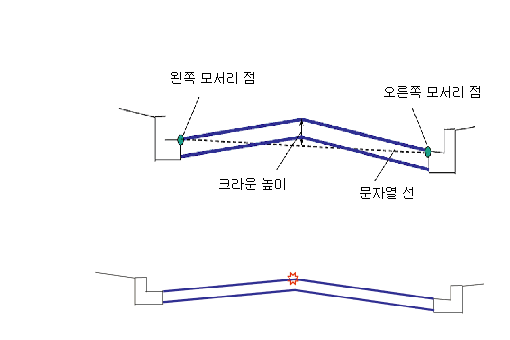

크라운 점
크라운 점(간격띄우기)은 포장의 왼쪽 모서리와 오른쪽 모서리의 중간에 위치합니다.
크라운 점의 표고는 "왼쪽 및 오른쪽 모서리의 평균 표고"와 "크라운 높이" 매개변수 값을 더한 값입니다.
중첩 맨 아래
제안된 정지 계획선(왼쪽 모서리 점에서 새 크라운 점, 오른쪽 모서리 점까지)에서 중첩 깊이 값을 상쇄시켜 중첩 지표면의 맨 아래를 계산합니다.
배치 모드에서 이 횡단구성요소는 부착점의 양쪽에 각각 하나씩 차선을 삽입합니다. 처음 두 개의 모서리 점은 왼쪽/오른쪽 간격띄우기를 기반으로 배치됩니다. 이러한 왼쪽 및 오른쪽 점 표고는 배치 모드에서 부착점의 세로좌표에서 크라운 높이를 빼서 계산합니다. 그런 후 이러한 두 점 중간에 "크라운 점"이 배치됩니다. 그러나 프로그램 기본값이 왼쪽과 오른쪽 둘 다에 대해 동일하므로 기본적으로 크라운 점은 기준선 마크 포인트와 일치합니다. 배치 모드의 차선 경사는 "최소 경사(%)" 값과 같습니다. 포장의 두께가 중첩 길이와 같습니다.

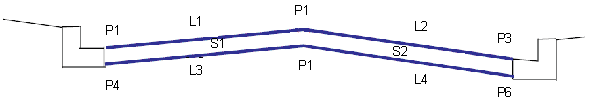

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
|
P1, P3 |
ETW |
정지 계획선에 있는 차선의 모서리입니다. |
|
P4, P6 |
ETW_Overlay |
중첩의 차선 모서리입니다. |
|
P2 |
Crown |
정지 계획선에 있는 크라운(구배 변경점)입니다. |
|
P5 |
Crown_Overlay |
중첩의 크라운(구배 변경점)입니다. |
|
L1, L2 |
Top, Pave |
정지 계획선 지표면입니다. |
|
L3, L4 |
Overlay |
중첩 지표면입니다. |
|
S1, S2 |
Overlay |
중첩 영역입니다. |
