이 연습에서는 지표면 정의에 사용되는 점 수를 줄입니다.
TIN 모서리 또는 점을 제거하여 지표면을 단순화할 수 있습니다. 지표면 단순화 명령이 완료되면 새 점 및 TIN 모서리가 지정된 매개변수를 기준으로 계산됩니다. 원래 지표면 점은 여전히 참조된 점 파일에 포함되어 있지만 지표면 삼각망에 사용되지는 않습니다.
이 연습에서는 점 제거 방법을 사용하여 지표면을 단순화합니다. 이 방법은 지표면에서 임의로 점을 선택하고 여러 지표면 영역의 점 밀도를 기반으로 점을 제거합니다. 점이 적게 포함된 영역보다 매우 조밀하게 포함된 영역에서 더 많은 점이 제거됩니다.
어떤 점을 제거할지 지정할 수는 없습니다. 지표면 외곽선 및 브레이크라인에 정의에 사용된 점은 지표면 단순화 명령으로 제거되지 않습니다.
이 연습은 연습 1: 가져온 지표면 데이터 제한에서 계속됩니다.
지표면 단순화
- 홈 탭
도면층 패널 도면층 드롭다운을 클릭합니다. C-TOPO-CONT-MAJR-ORIG 및 C-TOPO-CONT-MINR-ORIG 도면층 옆의
을 클릭합니다. 이러한 도면층에는 원래 주 등고선 및 보조 등고선을 나타내는 폴리선이 포함되어 있습니다. 이러한 폴리선을 사용하여 지표면 단순화 명령의 결과를 관찰할 수 있습니다.
- 수정 탭 지면 데이터 패널 지표면을 클릭합니다.
- 탭 패널 드롭다운
를 클릭합니다. - 지표면 단순화 마법사의 단순화 방법 페이지에서 점 제거 옵션을 선택합니다.
- 다음을 클릭합니다.
- 영역 옵션 페이지에서 다음 매개변수를 지정합니다.
- 객체 선택: 선택
- 중앙종거: 1.000’
- 도면에서 선택을 클릭합니다.
- 도면에서 오렌지색 코리더 경계를 클릭합니다.
지표면 단순화 마법사에서 영역에서 선택된 총 점 수의 값을 확인합니다. 이 값은 선택한 영역에 있는 현재 점 수입니다.
- 다음을 클릭합니다.
- 감소 옵션 페이지에서 다음 매개변수를 지정합니다.
- 제거할 점 퍼센트: 선택, 50%
- 최대 표고 변경: 선택 취소
- 적용을 클릭합니다.
마법사의 맨 아래에 있는 제거된 총 점 수 값을 확인합니다. 이 값은 선택한 경계 내부에서 지표면 단순화 명령으로 제거된 점 수입니다.
주:다시 적용을 클릭하여 지표면 단순화 명령을 반복하고 마법사를 열어 둘 수 있습니다. 마침을 클릭하면 지표면 단순화 명령이 반복되고 마법사가 닫힙니다.
- 취소를 클릭합니다.
- 지표면을 확대합니다.

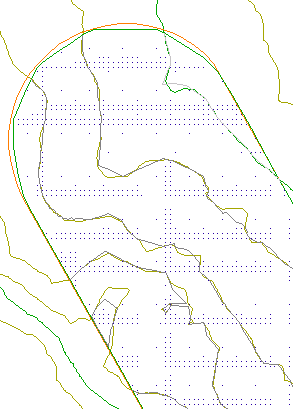

점이 이 연습을 시작할 때만큼 조밀하지 않고 새로운 회색 지표면 등고선이 원래 등고선과 매우 비슷해집니다. 지표면 단순화 명령으로 지표면의 정확성을 많이 떨어뜨리지 않고도 지표면에서 사용하는 데이터의 양을 줄였습니다.
단순화된 지표면
이 연습에서는 이전 연습에서 수정한 내용이 포함된 Surface-2.dwg을(를) 사용합니다.
다음 튜토리얼을 계속하려면 지표면 스타일 및 화면표시 변경으로 이동합니다.
