연습 5: 측량그림에서 지표면 브레이크라인 작성

이 연습에서는 그림을 사용하여 지표면에 브레이크라인을 추가합니다.

브레이크라인은 옹벽, 연석, 능선의 꼭대기 및 시내와 같은 포장 가장자리 피쳐(EP)를 정의합니다. 브레이크라인은 브레이크라인을 따라 지표면 삼각망 작업을 강제하고 브레이크라인에 걸치는 삼각망 작업을 억제합니다.

이 연습은 연습 4: 측량 성과 검사 데이터 작업에서 계속됩니다.

그림에서 지표면 브레이크라인을 작성하려면

  1. 튜토리얼 도면 폴더에 있는 Survey-5C.dwg를 엽니다.

    이 도면에는 측량그림 데이터를 추가할 빈 지표면 측량그림 지표면 1이(가) 포함되어 있습니다.

    주:

    지표면 작성에 대한 자세한 내용은 데이터 작성 및 지표면에 추가 튜토리얼을 참고하십시오.

  2. 도구공간측량 탭에서 측량 데이터베이스 Survey 1을 열고 그림 집합을 클릭합니다.
  3. 리스트 뷰에서 그림 EP1을 클릭합니다.
  4. Shift 키를 누르고 측량그림 EP7을 클릭합니다.
  5. Shift 키를 누른 채 그림 EP7을 마우스 오른쪽 버튼으로 클릭하고 그림 편집을 클릭합니다.

    선택한 EP 측량그림만 있는 그림 편집기이(가) 표시됩니다.

  6. 모든 EP 측량그림에 대해 브레이크라인 특성을 로 변경하려면 열 제목 브레이크라인을 마우스 오른쪽 버튼으로 클릭하고 편집을 클릭합니다.
  7. Y을(를) 입력하고 Enter 키를 누릅니다.

    모든 측량그림의 브레이크라인 특성이 로 변경됩니다.

    주:

    저장되지 않은 변경사항이 있음을 나타내는 굵은 문자가 그림에 표시됩니다.

  8. 을 클릭하여 변경사항을 측량 데이터베이스에 저장합니다.
  9. 을 클릭하여 그림 편집기 뷰를 닫습니다.
  10. 도구공간측량 탭에서 그림 집합을 마우스 오른쪽 버튼으로 클릭하고 브레이크라인 작성을 클릭합니다.
  11. 브레이크라인 작성 대화상자에서 지표면 선택 드롭다운 리스트를 클릭한 후 측량그림 지표면 1을 클릭합니다. 모든 그림이 대화상자에 나열되며 EP 그림은 브레이크라인으로 나열됩니다.
  12. 확인을 클릭합니다.
  13. 브레이크라인 추가 대화상자에서 다음을 입력합니다.
    • 설명: EP
    • 유형: 표준
    • 중앙종거: 0.1
  14. 확인을 클릭합니다.

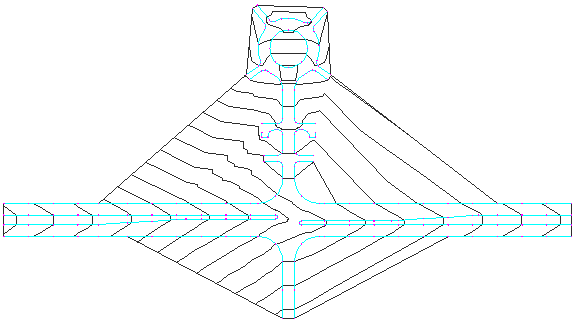

지표면 외곽선과 등고선이 도면에 표시됩니다.
