연습 3: 정지 작업 작성

이 연습에서는 둑의 측면에서 유출을 형성하는, 정지 그룹이라는 정지 작업 세트를 작성합니다.

이 연습은 연습 2: 형상선 표고 지정에서 계속됩니다.

정지 그룹 작성 및 정지 작성 설정 지정

주:

이 연습에서는 이전 연습에서 수정한 내용이 포함된 Grading-2.dwg를 사용하거나 튜토리얼 도면 폴더에서 Grading-3.dwg를 열 수 있습니다.

1. 홈 탭 설계 작성 패널 정지 작업 드롭다운 정지 작성 도구를 클릭합니다.
2. 정지 작성 도구 도구막대에서 정지 그룹 설정을 클릭합니다.
3. 정지 그룹 작성 대화상자에서 다음 매개변수를 지정합니다.
   • 이름: 배수로 배수
   • 자동 지표면 작성: 선택
   • 토량 기준 지형: 선택
4. 확인을 클릭합니다.
5. 지표면 작성 대화상자에서 확인을 클릭합니다.
6. 정지 작성 도구 도구막대에서 조건 세트 선택을 클릭합니다.
7. 리스트에서 배수로 조건 세트을(를) 선택합니다. 확인을 클릭합니다.
8. 정지 조건 선택 리스트에서 거리 @ -6%을(를) 선택했는지 확인합니다.
9. 을 클릭하여 정지 작성 도구 도구막대를 확장합니다.
10. 스타일 리스트에서 배수로 을(를) 선택합니다.

정지 작성

1. 정지 작성을 클릭합니다. 형상선 AB를 클릭합니다.
2. 명령행 프롬프트에 따라 형상선 위를 클릭하여 정지 작업을 적용할 위치를 가리킵니다.
3. Enter 키(예)를 눌러 정지 작업을 형상선의 전체 길이에 적용합니다.
4. Enter 키를 눌러 기본 거리(10피트)를 적용합니다.

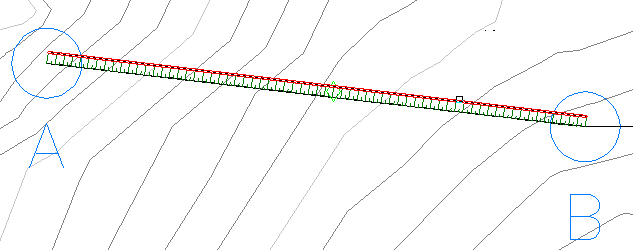

   정지가 작성됩니다. 도구공간통합관리 탭의 부지 1에 있는 정지 그룹 집합에 배수로 배수가 추가됩니다. 이 정지 작업은 기준선에서 10피트의 거리를 6%의 기울기로 확장하여 배수로의 한 면을 작성합니다.

5. Esc 키를 눌러 명령을 종료합니다.

   다음 몇 단계에서는 첫 번째 정지 작업의 정지대상선에서 기존 지표면까지 또 다른 정지 작업을 작성합니다.

6. 형상선 AB가 도면 윈도우의 대부분을 채우도록 표시를 설정합니다.
7. 정지 조건 선택 리스트를 클릭하고 지표면 @ 4-1 경사를 클릭합니다.
8. 정지 작성을 클릭하고 작성한 첫 번째 정지에서 빨간색 정지대상선을 클릭합니다.

9. 예를 눌러 정지 작업을 선의 전체 길이에 적용합니다.
10. Enter 키를 눌러 절토 경사(4:1)를 적용합니다.
11. Enter 키를 눌러 성토 경사(4:1)를 적용합니다.
12. Esc 키를 눌러 명령을 종료합니다.

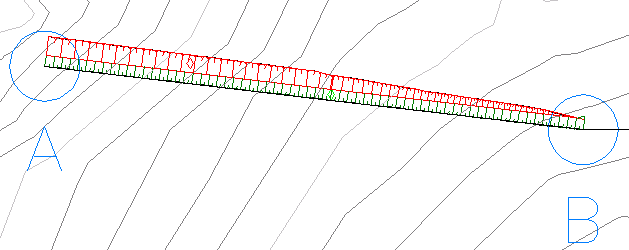

    정지가 작성됩니다. 이 정지 작업은 배수로 맨 아래에서 지표면까지 4:1 경사를 작성합니다. 실제 결과는 위의 그림과 다를 수 있습니다.

    주:

    이벤트 뷰어에 중복 점이 무시되었다고 표시될 수도 있습니다. 공통 피쳐를 공유하므로 점 데이터를 공유하는 두 개의 정지 작업에서 지표면이 작성되었습니다. 첫 번째 정지 작업의 사면 전개선은 두 번째 정지 작업의 기준선입니다. 지표면을 작성하면 각 정지 작업에 대해 점 데이터가 추출됩니다. 점 데이터가 중복되므로 각 점의 두 인스턴스 중 하나의 데이터는 무시됩니다.

    다음 튜토리얼을 계속하려면 정지 편집으로 이동합니다.
