이 연습에서는 도면에서 레이블을 선택하고 해당 위치를 변경합니다.
현재 도면에 레이블이 많이 포함되어 일부 레이블은 다른 레이블과 서로 겹칩니다. 이러한 레이블은 다음 단계에서 이동합니다.
선형 측점 및 지오메트리 점 레이블 등의 일부 레이블 유형은 특성을 공유하는 레이블 유형 그룹의 일부입니다. 그룹에서 하나의 레이블을 클릭하면 전체 그룹이 선택됩니다. 그룹 특성은 AutoCAD 특성 팔레트를 사용하여 제어됩니다. 그룹을 선택하고 마우스 오른쪽 버튼을 클릭한 다음 레이블 특성을 클릭하면 특성 팔레트를 사용할 수 있습니다. 그룹을 선택한 다음 그룹에 있는 모든 레이블의 특성을 동시에 변경할 수 있습니다. 또는 Ctrl 키와 함께 클릭하여 개별적으로 레이블 특성을 선택하고 변경할 수 있습니다.
세그먼트 레이블과 같은 다른 레이블 유형은 그룹의 일부가 아닙니다. 이러한 레이블은 각각 개별 객체로 처리됩니다.
레이블은 주석을 추가하는 상위 객체에 독립적인 별개의 객체입니다. 레이블은 해당 상위 객체에 동적으로 연결되어 있어 상위 객체를 변경하면 자동으로 업데이트됩니다. 그러나 레이블은 별도의 도면층에 상주하여 상위 객체를 선택할 때 선택되지 않습니다.
레이블이 외부 참조된 도면에 상주하는 경우 현재 도면에서 레이블을 편집할 수 없습니다.
점, 구획 면적, 코리더 및 지표면 유역 레이블은 레이블 객체가 아닙니다. 이러한 레이블은 상위 객체의 하위 도면요소이며 해당 특성은 레이블 특성 대화상자에서 관리합니다.
이 연습은 연습 2: 수동으로 객체 레이블 지정에서 계속됩니다.
도면에서 레이블 선택
- 부지 왼쪽에 있는 선형에서 서쪽 도로 레이블 주위의 영역이 확대되었는지 확인합니다.
- 선형을 선택합니다.
선형이 강조 표시되고 그립이 해당 선형을 따라 나타납니다. 그러나 선형 레이블은 강조 표시되지 않습니다.
이전 버전의 AutoCAD Civil 3D에서 레이블은 해당 상위 객체의 하위 도면요소였습니다. 이제 대부분의 AutoCAD Civil 3D 레이블은 각각 고유한 도면층에 있는 독립적인 객체입니다. 레이블은 독립적인 객체이지만 상위 객체에 동적으로 연결되어 있으며 상위 객체의 변경사항을 반영하여 자동으로 업데이트됩니다.
- Esc 키를 눌러 선형을 선택해제합니다.
- 도로 선형에서 측점 레이블 중 하나를 클릭합니다.
이제 선형을 따라 다른 모든 측점 레이블이 강조 표시됩니다.
- Esc 키를 눌러 측점 레이블을 선택해제합니다.
- 원곡선 레이블 중 하나를 클릭합니다.
해당 원곡선 레이블은 선택되지만 다른 원곡선 레이블은 선택되지 않습니다.
다음 두 가지의 고유한 레이블 유형이 있습니다.
- 레이블 유형 그룹—선형 측점 레이블 등의 레이블 유형 그룹의 일부인 레이블을 선택하면 전체 그룹이 선택됩니다. 레이블 유형 그룹을 선택하고 마우스 오른쪽 버튼 클릭 메뉴를 사용하여 레이블 특성을 업데이트하면 그룹의 모든 레이블 특성이 업데이트됩니다. 레이블 유형 그룹 내에서 단일 레이블을 선택하려면 Ctrl 키를 누른 채 클릭합니다.
- 단일 레이블 객체—선형 원곡선 레이블 등의 단일 레이블 객체를 선택하면 해당 레이블 객체만 선택됩니다. 상위 객체의 다른 레이블에 영향을 주지 않고 레이블 스타일 등의 단일 레이블 객체 특성을 변경할 수 있습니다.
- Esc 키를 눌러 원곡선 레이블을 선택해제합니다.
이 연습에서는 이전 연습에서 수정한 내용이 포함된 Labels-2a.dwg를 사용하거나 튜토리얼 도면 폴더에서 Labels-2b.dwg를 열 수 있습니다.
도면에서 레이블 이동
- 측점 0+100 근처에서 거리 위의 방향각을 표시하는 레이블을 클릭합니다. 그립이 레이블에 나타납니다.
레이블 위치 그립을 클릭합니다. 그립이 빨간색으로 바뀝니다. 레이블을 왼쪽 아래로 끌어 명확한 위치로 이동합니다. 클릭하여 레이블을 배치합니다. Esc 키를 눌러 레이블을 선택해제합니다.

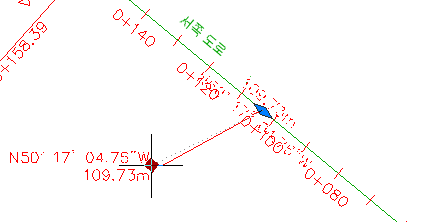

레이블 위치 그립을 사용하여 끌어온 레이블
레이블에서 선형까지 지시선이 작성됩니다.
- 서쪽 도로 레이블을 클릭합니다. 그립이 레이블에 나타납니다.
레이블 앵커 그립을 클릭합니다. 그립이 빨간색으로 바뀝니다. 레이블을 오른쪽으로 끕니다. 측점 0+100 근처를 클릭하여 레이블을 선 세그먼트의 중심에 가깝게 배치합니다. Esc 키를 눌러 레이블을 선택해제합니다.

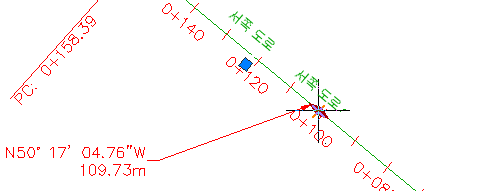

레이블 앵커 그립을 사용하여 이동한 레이블
- 서쪽 도로 선형의 사로로 초점이동 및 줌합니다.
- 그립을 사용하여 각 원곡선 레이블을 선형에서 멀리 끕니다.
- EP: 0+243.63 레이블을 클릭합니다. 그립이 레이블에 나타납니다.
- 그립을 클릭합니다. 그립이 빨간색으로 바뀝니다. 레이블을 오른쪽 위로 끌어 명확한 위치로 이동합니다.
레이블에서 선형까지 지시선이 작성됩니다.
레이블이 외곽선 없이 표시됩니다. 레이블을 새 위치로 끌 때 레이블 스타일의 끌어온 상태에 다른 형식이 지정되어 있으므로 외곽선이 숨겨집니다. 레이블 스타일 작업 튜토리얼에서는 레이블 스타일 설정에 대해 배웁니다.

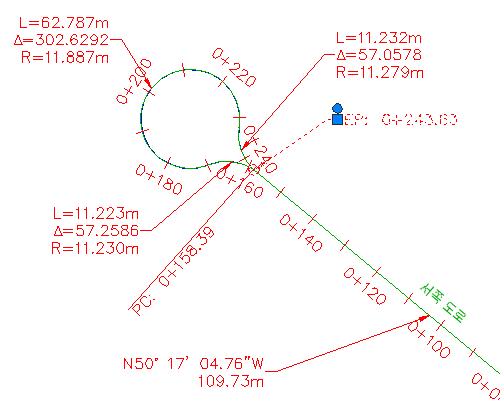

끌어온 상태로 표시된 선형 끝점 레이블
주:
원 그립을 클릭하여 선택한 레이블을 재설정할 수 있습니다. - Esc 키를 눌러 EP: 0+243.63 레이블을 선택해제합니다.
- Ctrl 키를 누른 채 측점 레이블 0+000을 클릭합니다. 삭제을(를) 누릅니다.
- 필요에 따라 레이블을 다른 위치로 이동하고 끌어서 이 작업을 반복합니다. 반전 또는 끌기 작업을 명령 취소하려면 해당 레이블을 선택한 다음 마우스 오른쪽 버튼을 클릭하고 을 클릭합니다.

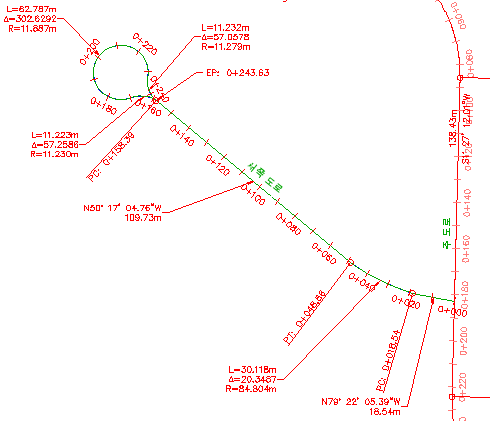

가독성을 향상시키기 위해 레이블을 이동한 선형
외부 참조에서 레이블 선택
- 주 도로 선형에서 측점 레이블 중 하나를 클릭합니다.
주 도로와 동쪽 도로 선형 및 해당 측점 레이블이 모두 선택됩니다. 레이블이 해당 선형이 있는 외부 참조된 도면에서 작성되었기 때문에 해당 레이블이 선택됩니다. 외부 참조를 통해 객체를 작성한 경우 소스 도면에서만 해당 레이블을 편집할 수 있습니다.
- Esc 키를 눌러 외부 참조를 선택해제합니다.
이 튜토리얼을 계속하려면 연습 4: 레이블 특성 작업으로 이동합니다.
