연습 3: 측량 명령 윈도우를 사용하여 측량 데이터 작성

이 연습에서는 측량 명령 윈도우를 사용하여 측량 데이터를 작성합니다.

측량 명령 윈도우는 명령행 입력을 사용하거나 메뉴를 대화식으로 사용하여 측량 명령을 입력하는 데 사용됩니다.

이 연습은 연습 2: 다각측량 편집기를 사용하여 측량 데이터 작성에서 계속됩니다.

새 측량 데이터베이스 작성

  1. 튜토리얼 도면 폴더 에 있는 Survey-4C.dwg를 엽니다.
  2. 도구공간의 측량 탭에서 측량 데이터베이스을(를) 마우스 오른쪽 버튼으로 클릭합니다. 새 로컬 측량 데이터베이스를 클릭합니다.
  3. 새 로컬 측량 데이터베이스 대화상자에서 이름에 측량 4를 입력합니다. 확인을 클릭합니다.
  4. 도구공간의 측량 탭에서 측량 4 데이터베이스를 마우스 오른쪽 버튼으로 클릭합니다. 측량 데이터베이스 설정 편집을 클릭합니다.
  5. 측량 데이터베이스 설정 대화상자의 측량 명령 윈도우에서 다음 매개변수를 지정합니다.
    • 중복 피쳐: 예
    • 자동 점 번호 매기기: 아니오
    • 다음에서 점 번호 매기기 시작: 1
    • 점 방위각 에코: 예
    • 그림 방위각 에코: 예
    • 점 좌표 에코: 예
    • 그림 좌표 에코: 예
    • 명령 에코: 예
    • 배치 파일 사용: 예
    • 출력 파일 사용: 예
  6. 확인을 클릭합니다.

측량 네트워크 작성

  1. 도구공간의 측량 탭에서 측량 4 데이터베이스를 확장합니다. 네트워크 집합을 마우스 오른쪽 버튼으로 클릭합니다. 새로 만들기를 클릭합니다.
  2. 네트워크 대화상자에서 이름에 측량 네트워크 4를 입력합니다.
  3. 확인을 클릭합니다.

측량 명령 윈도우에 측량 데이터 입력

  1. 도구공간의 측량 탭에서 측량 네트워크 4를 마우스 오른쪽 버튼으로 클릭합니다. 측량 명령 윈도우를 클릭합니다.
  2. 측량 명령 윈도우에서 명령행에 다음 명령을 입력합니다.

    다음은 네 단계를 작성하는 측량 언어 명령입니다.

    NE 1 1000.00 1000.00 “STA 1”
AZ 1 4 45.0000
STN 1
BS 4
AD 2 90.0000 100.00 “STA 2”
STN 2
BS 1
AD 3 90.0000 100.00 “STA 3”
STN 3
BS 2
AD 4 90.0000 100.00 “STA 4”
STN 4
BS 3
AD 1 90.0000 100.00

  3. 명령을 입력하면 측량 명령 윈도우의 맨 위 섹션에 결과 출력이 표시되고 맨 아래 섹션에는 입력이 에코됩니다.

  4. 측량 명령 윈도우를 닫습니다.
  5. 측량 탭에서 측량 네트워크 4를 마우스 오른쪽 버튼으로 클릭하고 도면에 삽입을 클릭합니다.

    새 측량 데이터가 도면에 표시됩니다.

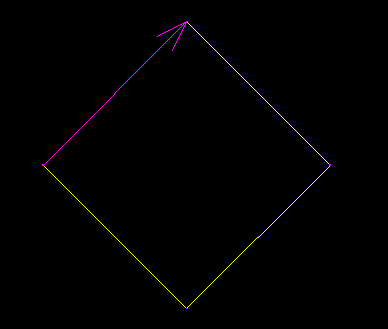

    클릭하여 네트워크 모양이 어떻게 나타나는지 봅니다.

이 튜토리얼을 계속하려면 연습 4: 천문 방향 계산기에서 방위각 계산으로 이동합니다.

상위 주제: 튜토리얼: 수동으로 측량 데이터 작성
