횡단 토량 결과를 그래픽적으로 검토하려면

단면 검토선 그룹의 재료 리스트를 작성한 후에는 재료 토량이 계산된 방법을 그래픽적으로 검토할 수 있습니다. 도면의 횡단을 플롯하여 토량을 그래픽적으로 검토할 수 있습니다. 각 재료에는 횡단 뷰에 표시할 수 있는 쉐이프 스타일이 지정됩니다. 쉐이프 스타일마다 고유한 색상과 해치 패턴이 있으므로 각 재료가 횡단에 적용되는 방법을 살펴볼 수 있습니다.

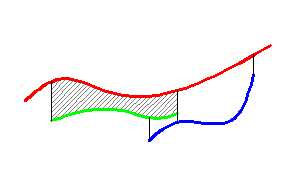

다음 예에서는 복잡한 횡단 지오메트리로 인해 재료가 오른쪽에 올바르게 적용되지 않은 상태를 보여줍니다. 이 경우 하위 조건을 정의하여 이 상황을 해결할 수 있습니다.

  1. 쉐이프 스타일을 설정합니다.
  2. 수량 산출 기준을 설정합니다. 수량 산출 기준의 각 재료에 쉐이프 스타일을 지정합니다.
  3. 재료 리스트를 생성합니다.
  4. 도면에 횡단을 작성합니다.
  5. 쉐이프 스타일이 횡단에 적용되는 방법을 살펴봅니다. 재료 영역에 쉐이프 스타일이 적용되지 않은 경우 해당 재료 영역의 토량은 토량 계산에 포함되지 않습니다.
