재료 토량 기능을 사용하여 단면 검토선 그룹을 기반으로 횡단 재료 토량을 추출하고 보고할 수 있습니다.
다음에 대한 테이블과 보고서를 작성할 수 있습니다.
- 선형에서의 토량은 다양한 설계 지표면과 기존 지표면을 비교합니다.
- 쉐이프의 토량은 단일 횡단구성요소에서 작성된 닫힌 횡단 면적입니다. 예를 들어, 연석(콘크리트 연석 또는 연석과 측수로 내의 닫힌 면적)입니다.
표준 AutoCAD Civil 3D 테이블 형식을 사용하여 재료 토량 정보를 표시하거나 XML 형식 파일의 정보를 보고 내보낼 수 있습니다.
재료 물량 보고에서는 편리하고 확장성 있는 조건 설정을 사용합니다. 지표면과 단면 검토선 그룹을 비롯한 기존 데이터나 표준 지표면 이름을 기반으로 조건을 작성할 수 있습니다.
재료 리스트를 작성한 다음 미리 정의된 조건을 적용하고, 기존 지표면이나 기타 객체를 조건의 이름에 매핑하여 재료 물량 정보를 생성할 준비를 합니다. 재료 리스트가 생성되면 설정 및 토량 계산은 단면 검토선 그룹과 함께 저장되며 테이블 및 보고서를 생성하는 데 사용할 수 있습니다.
횡단 토량 방법
단면 검토선 그룹의 재료를 계산할 때 평균 끝 면적, 각주 또는 복합이라는 3가지 토량 계산 방법을 사용할 수 있습니다.
- 두 연속 측점 간의 절토/성토 면적이 비슷한 쉐이프일 경우 평균 끝 면적 방법이 사용될 수 있습니다.
- 측점 간의 지형 변화가 더 큰 경우라면 Prismoidal 방법이 더 정확할 수 있습니다.
- 합성법에서는 공식이 아닌 실제 지표면 데이터를 사용하여 단면 검토선 간의 토량을 보간합니다. 이 방법은 단면 검토선 간격보다 작은 지표면 삼각망 모서리가 있는 경우에 특히 유용합니다.
다음의 대화상자에서 사용할 토량 방법을 지정할 수 있습니다.
- 재료 계산. 자세한 내용은 단면 검토선 그룹에 대한 재료 리스트를 생성하려면을 참고하십시오.
- 재료 리스트 편집. 자세한 내용은 단면 검토선 그룹에 대한 재료 리스트를 생성하려면을 참고하십시오.
- 단면 검토선 그룹 특성, 재료 리스트 탭. 자세한 내용은 단면 검토선 그룹 특성을 편집하려면을 참고하십시오.
평균 끝 면적 방법
평균 끝 면적 방법은 한 측점에 있는 재료 유형의 면적과 다음 측점에 있는 재료 유형의 면적을 더한 합을 2로 나눈 다음 횡단 간의 거리(L)를 곱하여 토량을 계산합니다.
각주 방법
각주 방법은 평균 끝 면적 방법과 유사하지만 두 연속 측점의 중간에 있는 횡단이 추가로 사용됩니다.
복합 방법
복합 방법은 두 개의 지표면만 있는 재료 리스트에만 사용되며 주 코리더 쉐이프가 있는 재료 리스트에는 사용할 수 없습니다.

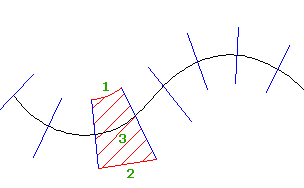

합성 토량을 계산하기 위해 AutoCAD Civil 3D에서는 단면 검토선 사이에 폴리곤을 작성한 다음 이러한 폴리곤의 종속토량을 계산합니다. 다각형은 다음 그림과 같이 두 연속 측점 사이에서 단면 검토선의 간격띄우기를 결합하여 작성됩니다.
- 간격띄우기가 균일하면 중심선의 곡률과 일치하는 선이 단면 검토선(1)을 결합하는 데 사용됩니다.
- 간격띄우기가 균일하지 않으면 단면 검토선(2)을 결합하는 데 직선이 사용됩니다.
- 그런 다음 단면 검토선 그룹의 재료 리스트 내 각 재료에 대해 복합토량이 다각형(3) 내의 면적에 대해 계산됩니다.
토량은 다각형의 두 번째 단면 검토선에 기록됩니다. 따라서 단면 검토선 그룹의 첫 번째 단면 검토선과 연관된 토량은 0이 됩니다.
