점에서 점으로 시선을 사용하여 시거를 확인하려면

이 도구를 사용하여 교차로의 사고 가능성이 높은 지점처럼 지역별 시거를 확인합니다.

일반적으로 이 확인은 설계된 지형의 유효성을 확인하기 위해 완성된 지표면이나 복합 지표면(기존 지표면에 붙여넣은 코리더 지표면)에 대해 수행됩니다.

주: 단일 명령으로 그려지는 모든 시선은 도면층 0에 AutoCAD 블록으로 그려지므로 필요한 경우 모두 선택하고 삭제하기가 쉽습니다.
  1. 분석 탭설계 패널가시성 검사 드롭다운점에서 점으로 찾기를 클릭합니다.
  2. 지표면을 선택하거나 Enter 키를 누르고 리스트에서 지표면을 선택합니다.
  3. 명령행에서 다음을 지정하라는 프롬프트가 표시됩니다.
    • 눈의 높이
    • 눈의 위치
    • 대상의 높이
    • 대상의 위치

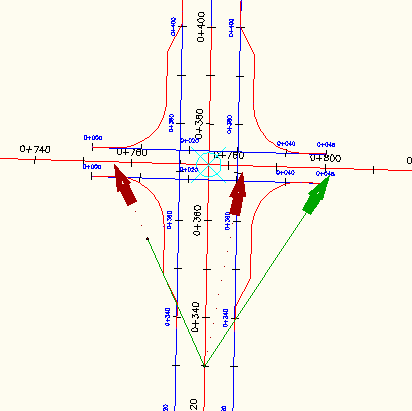

    대상이 눈 위치에서 보이는 경우 초록색 화살표가 화면표시됩니다. 명령행에 눈부터 대상까지의 거리가 화면표시됩니다.

    대상이 눈 위치에서 보이지 않는 경우 보이는 시선 부분은 초록색이고 차단점 뒤쪽의 시선은 빨간색입니다. 시선이 차단되었다는 메시지가 명령행에 화면표시됩니다. 차단의 원인이 되는 지표면의 이름, 차단점 좌표 및 눈부터 대상까지의 거리가 나열됩니다.

  4. 대상을 계속 지정하거나 Esc 키를 눌러 명령을 종료합니다.
    주: 단일 명령으로 그려지는 모든 시선은 도면층 0에 AutoCAD 블록으로 그려지므로 필요한 경우 모두 선택하고 삭제하기가 쉽습니다.
