이 명령은 신호등이나 타워 같은 수직 객체를 특정 반경 내에서 볼 수 있는지 여부를 확인해야 하는 경우에 사용합니다.
이 명령을 사용하여 운전자가 교차로의 정지선에서 볼 수 있는 거리를 확인할 수도 있습니다.
일반적으로 이 확인은 설계된 지형의 유효성을 확인하기 위해 완성된 지표면이나 복합 지표면(기존 지표면에 붙여넣은 코리더 지표면)에 대해 수행됩니다.
이 명령은 현재 도면 도면층에서 해치 패턴을 작성하여 서로 다른 가시성 레벨을 나타냅니다.

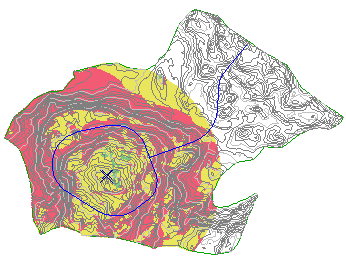

명령이 완료되면 지정된 반경 내의 지표면에서 색상이 지정된 영역(해치 패턴)은 다음을 나타냅니다.
색상 | 가시성 |
---|---|
초록색 | 객체의 전체 높이가 보임 |
노란색 | 객체가 부분적으로 보임 |
빨간색 | 객체가 보이지 않음 |
