레이블 지시선 정점 그립 편집 관련 작업을 하려면

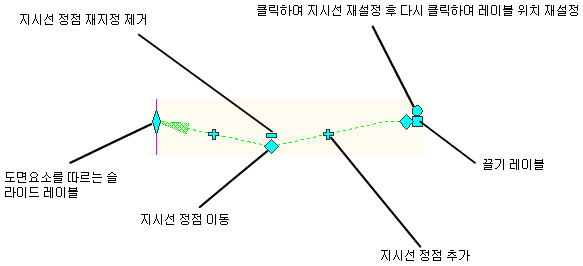

지시선 정점 그립을 사용하여 지시선 정점을 추가, 이동 및 재설정합니다. 지시선 세그먼트를 원하는 개수만큼 추가할 수 있습니다.

지시선 정점을 이동하려면

  1. 둘 이상의 지시선이 있는 끌어온 레이블을 클릭합니다.
  2. 그립을 선택한 다음 새 정점 위치를 선택합니다.

지시선 정점을 추가하려면

  1. 끌어온 레이블을 클릭하고 그립을 선택합니다.
  2. 그립을 새 위치로 이동합니다. 정점이 작성됩니다. 새로운 그립이 결과 지시선에 표시됩니다. 이러한 그립을 사용하여 추가 정점을 작성할 수 있습니다.
    주: 레이블 스타일 끌어온 상태의 지시선 유형을 스플라인으로 설정하는 경우 AutoCAD 스플라인 맞춤이 정점을 통과합니다.

지시선 정점을 제거하려면

  1. 둘 이상의 지시선이 있는 끌어온 레이블을 클릭합니다.
  2. 그립을 선택하면 인접한 정점이 재설정됩니다.

지시선을 재설정하려면

  1. 둘 이상의 지시선이 있는 끌어온 레이블을 클릭합니다.
  2. 그립을 선택하면 지시선이 원래 상태로 재설정됩니다.
  3. 주: 끌어온 레이블을 끌어오지 않은 상태로 재설정하려면 그립을 다시 클릭합니다.
