레이블 스타일의 끌어온 특성 정보

레이블 스타일 작성기 대화상자의 끌려온 상태 탭을 사용하면 끌어온 레이블 문자의 지시선 가시성 및 특성을 정의할 수 있습니다.

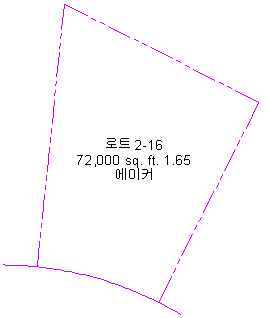

기본 레이블 위치

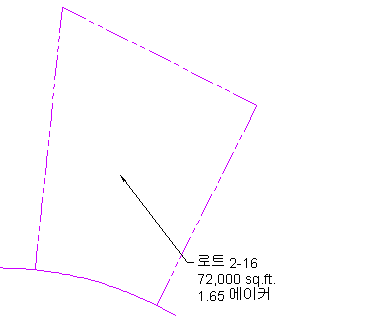

지시선과 함께 끌어온 레이블

지시선은 레이블의 원래 삽입접에 부착된 상태로 유지되며 레이블의 새 위치까지 늘어납니다. 화살촉이 있는 지시선을 그릴 수 있으며 직선이나 스플라인 원곡선으로 지시선을 그릴 수 있습니다.

직선 지시선

스플라인 지시선

레이블 스타일 작성기끌어온 상태 탭에서 지정한 설정에 따라 끌어온 레이블의 문자가 스택됩니다.

다음 그림과 같이 끌어온 레이블 문자를 원래 작성한 대로 또는 스택 문자로 표시할 수 있습니다.

레이블 "구성 요소"

스택 레이블

스택하기로 선택할 경우 모든 블록, 선 및 방향 화살표가 제거됩니다.

다음 그림과 같이 지시선이 레이블 문자의 왼쪽에 있으면 레이블 문자가 왼쪽 자리맞추기되고 오른쪽에 있으면 오른쪽 자리맞추기됩니다.

그러나 다음 그림과 같이 지시선 위치에 관계없이 레이블 문자가 항상 왼쪽 자리맞추기되도록 설정할 수 있습니다.

주: 끌어온 레이블 구성요소의 표시를 구성요소로 설정할 경우 모든 끌어온 상태 구성요소 특성을 편집할 수 없습니다. "구성요소" 레이블의 지시선 위치를 조정하려면 배치 탭에서 문자 부착, 부착점 및 간격띄우기 설정을 편집합니다.

튜토리얼 연습: 레이블의 끌어온 상태 변경
