최적 맞춤별 AutoCAD 포물선을 작성하려면

점을 통과하는 최적 맞춤 포물선이 계산됩니다. 계속해서 대화상자를 사용하여 지정된 점을 제외하거나 통과점 한 개 또는 두 개를 선택할 수 있습니다.

주: 종단 설계에 최적 맞춤 명령을 사용할 때는 종곡선에 대해 포물선 작성 명령을 사용합니다. 자세한 내용은 종곡선 설계를 참고하십시오.

기존 도면요소에서 최적 맞춤별로 AutoCAD 포물선을 작성하려면

  1. 종단에 대해 최대로 맞춤 포물선을 작성하는 경우 종단 뷰 스타일 수직 과장을 1로 설정합니다. 자세한 내용은 종단 뷰 스타일 작성 및 편집을 참고하십시오.
  2. 그리기 패널 최적 맞춤 드롭다운 최대로 맞춤 포물선 작성을 클릭합니다.
  3. 최적 맞춤별 포물선 대화상자에서 도면요소에서를 선택합니다. 다듬기 및 중앙종거 공차 설정을 지정합니다.
  4. 명령행에 표시된 도면요소를 하나 이상 선택합니다.
    주: 명령행에 표시된 여러 유형의 도면요소를 선택할 수 있습니다.

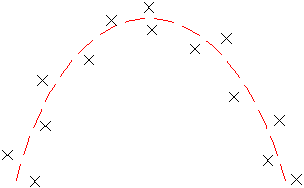

    도면 윈도우에서 도면요소를 선택할 때는 흰색 X가 각 회귀점을 표시하며 실제로는 임시 대시 포물선이 표시됩니다.

    주: 동일 선상이 아닌 회귀점을 3개 이상 선택해야 합니다.
  5. 종단 객체를 선택한 경우 측점 범위 지정 대화상자에서 시작 및 끝 측점을 지정합니다.
  6. Enter 키를 눌러 명령을 완료합니다.
  7. 속성 편집 테이블 윈도우에서 회귀 데이터 뷰를 선택하여 회귀점을 변경합니다.

    회귀 데이터 뷰의 행을 강조 표시하면 도면 윈도우의 해당 회귀점이 빨간색으로 강조 표시됩니다.

    주: AutoCAD 포물선은 작성 시 회귀점에 대한 링크를 유지하지 않습니다.
  8. AutoCAD 포물선을 작성합니다.
    • 을 클릭하여 포물선을 작성하고 회귀 데이터를 유지합니다. 그런 다음 해당 데이터를 기준으로 추가 포물선을 작성할 수 있습니다.
    • 을 클릭하여 포물선을 작성하고 회귀 데이터를 지운 다음 회귀 데이터 뷰를 닫습니다.
  9. 원하는 경우 AutoCAD 포물선을 선형 또는 종단 도면요소로 변환합니다.

화면을 클릭하여 최적 맞춤별로 AutoCAD 포물선을 작성하려면

  1. 종단에 대해 최대로 맞춤 포물선을 작성하는 경우 종단 뷰 스타일 수직 과장을 1로 설정합니다. 자세한 내용은 종단 뷰 스타일 작성 및 편집을 참고하십시오.
  2. 그리기 패널 최적 맞춤 드롭다운최적 맞춤 포물선 작성을 클릭합니다.
  3. 최적 맞춤별 포물선 대화상자에서 화면 클릭으로를 선택합니다.
  4. 시작점을 선택하고 다른 점을 두 개 이상 선택합니다.
    주: OSNAP 또는 투명 명령을 사용하여 점을 선택할 수도 있습니다.

    도면 윈도우에서 점을 선택할 때는 흰색 X가 각 회귀점을 표시하며 실제로는 임시 대시 포물선이 표시됩니다.

    주: 동일 선상이 아닌 회귀점을 3개 이상 선택해야 합니다.
  5. Enter 키를 눌러 명령을 완료합니다.
  6. 속성 편집 테이블 윈도우에서 회귀 데이터 뷰를 선택하여 회귀점을 변경합니다.

    회귀 데이터 뷰의 행을 강조 표시하면 도면 윈도우의 해당 회귀점이 빨간색으로 강조 표시됩니다.

    주: AutoCAD 포물선은 작성 시 회귀점에 대한 링크를 유지하지 않습니다.
  7. AutoCAD 포물선을 작성합니다.
    • 을 클릭하여 포물선을 작성하고 회귀 데이터를 유지합니다. 그런 다음 해당 데이터를 기준으로 추가 포물선을 작성할 수 있습니다.
    • 을 클릭하여 포물선을 작성하고 회귀 데이터를 지운 다음 회귀 데이터 뷰를 닫습니다.
  8. 원하는 경우 AutoCAD 포물선을 선형 또는 종단 도면요소로 변환합니다.
