현재 그림에서 접하지 않는 원곡선을 작성하려면

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    XC AD BULB [반지름] [현 각도] [현 거리]

    주:

    결과 원곡선이 180도보다 크면 BULB 매개변수를 사용합니다.

명령행 예

NE 1 1000 1000

NE 2 1000 1200

BEG ROADCL

PT 1

PT 2

XC ZD 100 45 120

SET 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

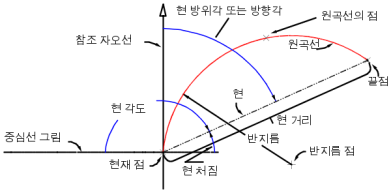

다음 그림은 접하지 않는 원곡선을 설명합니다.
