압력식 관망의 방향이 바뀔 때 곡관을 삽입하지 않고 압력식 관망을 배치하려면 파이프만 옵션을 사용하십시오. 이 옵션은 허용 굴곡 각도의 압력식 관망 요소에 대한 굴곡을 작성하기 위해 사용할 수 있습니다. 또한 곡선을 사용하여 플렉시블 곡선 파이프 또는 플렉시블하지 않은 곡선 파이프를 나타낼 수 있습니다.
- 홈 탭에서 설계 작성 패널
관망 압력식 관망 작성 도구
를 클릭합니다. - 압력식 관망 작성 대화상자에서 압력식 관망 이름, 요소 리스트, 참조 객체, 도면층 및 레이블 스타일을 지정합니다.
- 확인을 클릭하면 압력식 관망 평면 배치 리본이 표시됩니다.
파이프만
을 클릭합니다. 명령행에서 첫 번째 점을 지정하거나 표고를 입력합니다. 주: 참조 지표면 및 토피고 값을 지정하는 경우 지표면 표고 및 토피고 값이 압력식 관망 배치 시 압력식 관망 표고를 설정하는 데 사용됩니다. 시작점의 표고(지정된 첫 번째 점의 표고)도 입력할 수 있으며, 이 값이 참조 지표면 및 토피고에 의해 결정된 표고를 재지정합니다. 이 기능을 사용하면 설계를 알려진 표고의 기존 네트워크에 연결할 수 있습니다. - 리본의 네트워크 설정 패널에서 원하는 참조 지표면이 선택되어 있고 토피고 값이 프로젝트에 필요한 값으로 설정되어 있는지 확인합니다.
- 리본의 배치 패널에서 압력식 관망 파이프의 크기 및 재료를 지정합니다.
- 도면에서 점 선택을 시작합니다. 직선 세그먼트를 그려 직선 파이프 세그먼트를 삽입하거나 C를 입력하여 곡선 세그먼트를 그립니다. 자세한 내용은 곡선 압력식 관망 세그먼트를 삽입하려면을 참고하십시오.
첫 번째 압력관을 삽입할 두 점을 선택한 후 나침반이 표시되고 (선택한 파이프 크기 및 재료에 대한 요소 리스트에 정의된 허용 굴곡을 기준으로) 다음 파이프를 삽입할 수 있는 허용 굴곡 각도를 표시합니다.

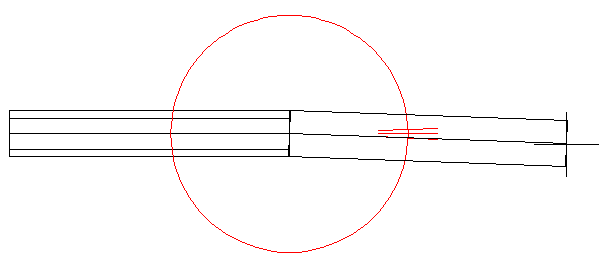

다음 그림에 표시된 압력관의 허용 굴곡은 2도입니다.
- 다음 압력관을 굴곡 각도로 삽입하려면 커서를 이동하여 원하는 길이에 놓고 각도가 나침반의 각도 중 하나에 가깝게 정렬되도록 합니다. 클릭한 위치에 가장 가까운 굴곡 각도가 스냅되며 요소가 삽입됩니다. 주: 배치 중 또는 배치 계속 그립을 사용하는 경우, 여러 개의 연결된 세그먼트를 수평 또는 수직 방향 변경 없이 직선으로 그리면 단일 압력관이 작성됩니다.
- 압력식 관망을 계속 배치하고 명령을 종료하려면 Enter 키를 누릅니다.
