피쳐 설정 편집 - 수량 산출 대화상자

이 대화상자를 사용하여 수량 산출 관련 설정을 보고 변경할 수 있습니다.

이 항목에서는 모든 수량 산출 관련 설정 편집 대화상자(도면 수준, 피쳐 수준 및 명령 수준)의 설정을 설명합니다.

도면 수준 주변 설정은 도면 아이콘으로 식별됩니다.
수량 산출 피쳐 설정은 이 대화상자의 윗부분에서 일반 특성 그룹 다음에 나열되며 수량 산출 아이콘으로 식별됩니다.
수량 산출 명령 설정은 명령 아이콘으로 식별됩니다.

도면, 피쳐 및 명령 설정과 해당 상호 작용에 대한 일반적인 내용은 표준 설정 대화상자의 컨트롤 정보를 참고하십시오.

도면 수준 주변 설정에 대한 자세한 내용은 주변 설정 탭(도면 설정 대화상자)을 참고하십시오.

기본 스타일

이 설정을 사용하여 수량 산출 구성요소에 지정되는 기본 수량 산출 기준과 스타일을 정합니다.

수량 산출 기준: 수량 산출 보고서를 작성할 때의 기본 수량 산출 기준을 지정합니다. 값 열을 클릭하고 을 클릭하여 수량 산출 기준 대화상자에서 조건을 선택합니다.
재료 쉐이프 스타일: 횡단 뷰의 재료를 표시할 때 재료 횡단면에 사용되는 기본 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 재료 쉐이프 스타일 대화상자에서 스타일을 선택합니다.

기본 이름 형식

이러한 설정을 사용하여 새 수량 산출 재료 리스트와 재료의 기본 이름 형식을 지정할 수 있습니다. 값 열을 클릭하고 을 클릭하여 이름 템플릿 대화상자에서 변경합니다.

테이블 작성

주: 이 특성 그룹은 AddMaterialVolumeTable 및 AddTotalVolumeTable 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 토량 테이블을 추가할 때의 기본값을 설정할 수 있습니다.

테이블 스타일: 테이블의 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 테이블 스타일 대화상자에서 스타일을 선택합니다.
테이블 분할: 지정된 최대 행 수에 도달하면 테이블을 둘 이상의 횡단으로 분할할지 여부를 지정합니다.
최대 행 수: 한 섹션에 넣을 최대 행 수를 지정합니다. 데이터 행 수가 지정한 최대 수를 초과하면 테이블은 섹션으로 분할되어 왼쪽과 오른쪽에 나란히 표시되든지 수직으로 스택됩니다.
스택별 최대 테이블 수: 각 스택에 넣을 최대 섹션 수를 지정합니다.
테이블 간격: 테이블 간격을 지정합니다.
배열 방향: 테이블의 배열 방향(수평 또는 수직)을 지정합니다.

면적에 비용 항목 지정 옵션

주: 이 특성 그룹은 AssignPayItemToArea 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 도면의 영역에 비용 항목을 지정할 때의 화면표시 기본값을 설정할 수 있습니다.

AutoCAD 현재 도면층 및 색상 사용: 현재 도면층과 색상을 사용할지 여부를 지정합니다. 현재 도면층과 색상을 사용하려면 True를 선택합니다.
해치의 도면층: 해칭에 사용할 도면층을 지정합니다. 값 열을 클릭하고 을 클릭하여 도면층 선택 대화상자에서 도면층을 선택합니다.
해치의 색상: 해칭에 사용할 색상을 지정합니다. 값 열을 클릭하고 을 클릭하여 색상 선택 대화상자에서 색상을 선택합니다.

재료 옵션 정의

주: 이 특성 그룹은 ComputeMaterials 및 GenerateQuantitesReport 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 새 수량 산출 보고서를 작성할 때의 기본 설정을 지정할 수 있습니다.

원곡선 교정 적용

원곡선 교정 공차 값을 초과한 경우에 원곡선 교정 값을 사용할 것인지 여부를 지정합니다. 선형의 원곡선 횡단면(또는 평면 교차로 양쪽)에서 정확한 토량 계산에 원곡선 교정이 필요할 수 있습니다.

원곡선 교정 공차

원곡선 공차 값을 지정합니다. 단면 검토선이 공차 내에 있거나 이어지는 측점 사이의 편각이 작은 경우에는 원곡선 교정이 사용되지 않습니다. 값 열에 각도를 도 단위로 입력하거나 을 클릭하고 도면 영역에서 각도를 선택합니다.

토량 계산 방법

토량 계산에 사용되는 방법을 지정합니다.

지표면 간에 수직 마감을 자동으로 적용

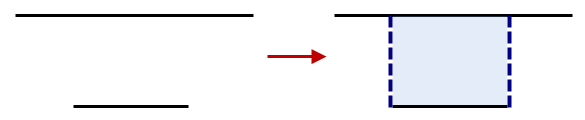

이 항목을 True로 설정할 경우(기본값), 지표면 사이의 열려 있는 영역을 아래 그림처럼 자동으로 수직 마감으로 닫도록 지정합니다.

이 항목을 False로 설정할 경우 지표면 사이의 열려 있는 영역이 자동으로 닫히지 않습니다.

수량 보고서 옵션

주: GenerateQuantitiesReport 명령에서 설정에 액세스할 경우 이 특성 그룹이 표시됩니다.

이러한 설정을 사용하여 새 수량 산출 보고서를 작성할 때의 기본 설정을 지정할 수 있습니다.

XML 보고서 화면표시: 수량 산출 보고서를 생성하는 경우에 XML 보고서를 기본적으로 표시할 것인지 여부를 지정합니다.

산출 계산 옵션

주: 이 특성 그룹은 Takeoff 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 수량 산출 계산 대화상자의 기본값을 설정할 수 있습니다.

보고서 유형: 기본 보고서 유형이 요약 또는 상세인지를 지정합니다.
보고서 범위: 보고되는 도면요소의 기본 범위를 도면, 시트 또는 선택 세트로 설정할지를 지정합니다.
선택된 비용 항목만 보고: 수량 산출 계산 대화상자의 선택된 비용 항목만 보고 확인란이 기본적으로 True 또는 False로 설정되는지를 지정합니다.
선형 측점으로 제한: 수량 산출 계산 대화상자의 선형 측점 범위로 범위 제한 확인란이 기본적으로 True 또는 False로 설정되는지를 지정합니다.
기본 보고서 스타일: 산출 보고서의 형식을 지정하는 데 사용되는 기본 스타일 시트를 지정합니다.
도면 기반 보고서 테이블 글꼴: 보고서 테이블에 사용되는 기본 글꼴을 지정합니다. 값 열을 클릭하고 을 클릭하여 문자 구성요소 편집기 대화상자에서 글꼴을 선택합니다.
계산 유형: 기본 계산 유형이 2D 또는 3D인지 지정합니다. 이 설정은 면적뿐만 아니라 길이에도 적용됩니다. 그러나 계산 유형 설정은 코리더에 대한 3D 면적만 계산하고, 다른 AutoCAD Civil 3D 객체에는 적용되지 않습니다.
파이프 길이 유형: 수량 산출 프로세스의 기본 파이프 길이 유형이 내부 모서리까지 또는 중심에서 중심까지 측정되는지를 지정합니다.
보고서에 공식 포함: 비용 항목 공식이 보고서에 포함되는지 여부를 지정합니다.
