고정 종곡선을 종단에 추가하려면

세 점을 사용하여 고정 종곡선을 추가하려면

세 개의 통과점을 지정하여 고정 종곡선을 추가합니다.

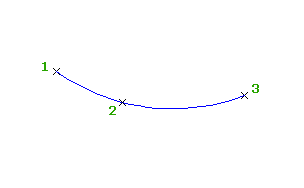

다음 그림은 시작점 1에서 지정된 점 2와 3을 통과하는 고정 원곡선을 보여 줍니다.

  1. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 종단 배치 도구 도구막대에서 고정 종곡선(세 점)을 클릭합니다.
  3. 시작점을 지정합니다.
  4. 두 번째 점을 지정합니다.
  5. 끝점을 지정합니다.

두 점과 매개변수에 고정 종곡선을 추가하려면

통과점 두 개와 K 값 또는 최소 반지름을 지정합니다.

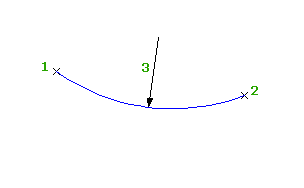

다음 그림은 시작점 (1), 끝점 (2) 및 최소 반지름 (3)으로 정의된 고정 원곡선을 보여 줍니다.

  1. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 종단 배치 도구 도구막대에서 고정 종곡선(두 점, 매개변수)을 클릭합니다.
  3. 시작점을 지정합니다.
  4. 끝점을 지정합니다.
  5. 다음 중 하나를 수행합니다.
    • 볼록형 종곡선을 지정하려면 Enter 키를 누릅니다.
    • 오목형 종곡선을 지정하려면 S(오목형)를 입력합니다.
  6. 다음 중 하나를 수행합니다.
    • K 값을 지정합니다.
    • 원곡선 포물선의 최소 반지름을 지정하려면 R(반지름)을 입력한 다음 반지름을 지정합니다.
      주: 조건 기반 설계 피쳐를 사용하여 종단을 작성한 경우 명령행에 기본값이 표시됩니다. 지정된 설계 속도에서의 최소 K 값은 설계 조건 파일에서 지정됩니다. 최소 원곡선 길이와 반지름은 현재 설계 속도에서의 최소 K 값에서 계산됩니다.

도면요소 및 통과점을 사용하여 고정 종곡선을 추가하려면

부착 도면요소와 통과점을 지정하여 고정 종곡선을 추가합니다.

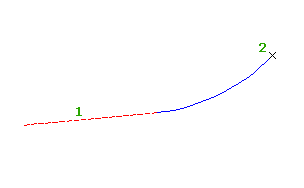

다음 그림은 부착된 도면요소 (1)에서 통과점 (2)로 이어지는 고정 원곡선을 보여 줍니다.

  1. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 종단 배치 도구 도구막대에서 고정 종곡선(도면요소 끝, 통과점)을 클릭합니다.
  3. 원곡선을 부착할 고정 또는 부동 도면요소를 선택합니다.

    도면요소의 가장 가까운 끝점이 원곡선의 시작점이 되고 시작점의 기울기가 원곡선의 시작 기울기가 됩니다.

  4. 원곡선에 대한 통과점을 지정합니다.

두 점과 시작점 기울기를 사용하여 고정 종곡선을 추가하려면

두 개의 통과점과 시작점에서의 기울기를 지정하여 고정 종곡선을 추가합니다.

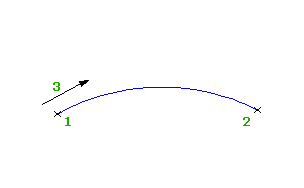

다음 그림은 시작점 (1)에서 끝점 (2)로 이어지고 시작점 (3)에서 기우는 고정 원곡선을 보여 줍니다.

  1. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 종단 배치 도구 도구막대에서 고정 종곡선(두 점, 시작점에서의 기울기)을 클릭합니다.
  3. 시작점을 지정합니다.
  4. 끝점을 지정합니다.
  5. 시작점에서의 기울기를 입력합니다.

두 점과 끝점 기울기를 사용하여 고정 종곡선을 추가하려면

두 개의 통과점과 끝점에서의 기울기를 지정하여 고정 종곡선을 추가합니다.

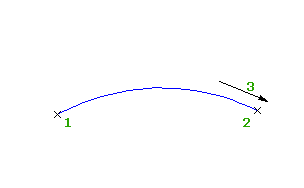

다음 그림은 시작점 (1)에서 끝점 (2)로 이어지는 끝점 (3)에서 기우는 고정 원곡선을 보여 줍니다.

  1. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 종단 배치 도구 도구막대에서 고정 종곡선(두 점, 끝점에서의 기울기)을 클릭합니다.
  3. 시작점을 지정합니다.
  4. 끝점을 지정합니다.
  5. 끝점에서의 기울기를 입력합니다.

최적 맞춤별 고정 종곡선을 추가하려면

최적 맞춤에 의해 고정 종곡선(세 점) 도면요소를 종단에 추가합니다. 일련의 AutoCAD Civil 3D 점, 기존 도면요소 또는 화면 클릭을 사용하여 최적 맞춤 도면요소를 정의할 수 있습니다.

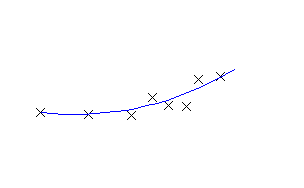

다음 그림은 최적 맞춤으로 작성한 고정 종곡선을 보여 줍니다. X는 도면요소를 작성하는 데 사용된 데이터 점을 나타냅니다.

주: 각 최적 맞춤 종단 도면요소는 종단 뷰 스타일에 설정된 수직축척에 따라 그려집니다. 정확한 최적 맞춤 도면요소를 작성하려면 종단 뷰 스타일 수직 과장 값을 1.000으로 설정하여 종단 뷰 수평축척과 일치시킵니다.
  1. 종단 뷰 스타일의 수직 과장 값을 1.0000으로 설정합니다.
  2. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  3. 종단 배치 도구 도구막대에서 고정 종곡선 - 최적 맞춤을 클릭합니다.
  4. 최적 맞춤별 곡선 대화상자에서 다음 중 하나를 선택합니다.
    • COGO 점에서. 평면 뷰에서 두 개 이상의 점을 선택합니다. 점 그룹을 선택하려면 G를 입력하고 번호로 점을 입력하려면 N을 입력합니다.
    • 화면 클릭으로. 시작점을 선택하고 다른 점을 하나 이상 선택합니다. OSNAP 또는 투명 명령을 사용하여 점을 선택할 수 있습니다.
    • 도면요소에서. 다듬기 및 중앙종거 공차 설정을 지정합니다. 명령행에 나열된 도면요소 유형을 하나 이상 선택할 수 있습니다. 연속을 선택하면 ProdName는 마지막 점에서 새 점까지의 거리를 표시합니다.
    도면 윈도우에서 점 또는 도면요소를 선택할 때는 X가 각 회귀점을 표시하며 실제로 임시 대시 원곡선이 표시됩니다. Enter 키를 눌러 명령을 완료합니다.
  5. 속성 편집 테이블 윈도우에서 회귀 데이터 뷰를 사용하여 회귀점을 수정합니다.

    회귀 데이터 뷰의 행을 강조 표시하면 도면 윈도우의 해당 회귀점이 빨간색으로 강조 표시됩니다.

  6. 원곡선을 작성합니다.
    • 을 클릭하여 원곡선을 작성하고 회귀 데이터 뷰를 열어 둡니다.
    • 을 클릭하여 원곡선을 작성하고 회귀 데이터 뷰를 닫습니다.
상위 주제: 접선 및 원곡선을 종단에 추가
