선형에 부동 직선 및 완화곡선을 추가하려면

완화곡선을 통과점 또는 길이로 정의된 선으로 변환해야 하는 경우 완화곡선이 있는 부동 직선을 추가합니다.

완화곡선을 사용하여 부동 직선을 추가하려면(원곡선에서, 통과점)

지정된 완화곡선 길이 및 통과점을 사용하여 원곡선에 부동 완화곡선-직선 그룹을 추가합니다.

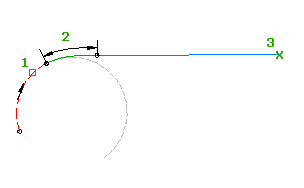

부착 도면요소 (1)을 편집할 때 완화곡선 길이 (2)와 통과점 (3)은 변경되지 않습니다. 선 길이와 부착 점은 부착 원곡선의 편집 내용을 반영하여 변경됩니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 완화곡선이 있는 부동 직선(원곡선에서 시작, 통과점)을 클릭합니다.

    현재 완화곡선 정의가 명령행에 표시됩니다.

  3. 부착할 원곡선 끝을 지정합니다.
  4. 숫자 값을 입력하거나 도면에서 두 점을 선택하여 완화곡선 길이 또는 A 값을 지정합니다.

    새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.

    • 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
    • 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
  5. 통과점을 지정합니다.

완화곡선을 사용하여 부동 직선을 추가하려면(원곡선 끝에서, 길이)

지정된 완화곡선 및 선 길이를 사용하여 원곡선에 부동 완화곡선-직선 그룹을 추가합니다.

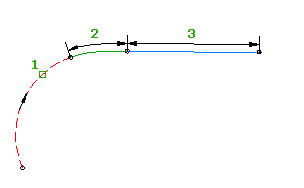

부착 도면요소(1)를 편집할 때 완화곡선(2) 및 선(3) 길이가 변경되지 않습니다. 부착 원곡선을 조정하거나 이동할 수 있으며 전체 완화곡선-직선 그룹도 함께 이동합니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 완화곡선이 있는 부동 직선(원곡선 끝에서 시작, 길이)을 클릭합니다. 현재 완화곡선 정의가 명령행에 표시됩니다.
  3. 부착할 원곡선 끝을 지정합니다.
  4. 숫자 값을 입력하거나 두 점을 선택하여 완화곡선 길이 또는 A 값을 지정합니다.

    새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.

    • 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
    • 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
  5. 선 길이를 지정합니다.
