선형 방향을 반전하려면

선형의 방향을 반전하려면

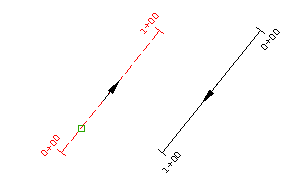

선형의 방향 및 측점 표시를 반전할 수 있습니다.

선형에 종속된 모든 객체(예: 종단, 단면 검토선, 횡단, 코리더 객체, 편경사)도 업데이트됩니다.

지속되는 선형의 방향만 바꿀 수 있습니다.

중요사항: 이 명령을 사용하면 선형을 참조하는 모든 객체(종단, 횡단, 단면 검토선, 코리더 객체 및 편경사)가 다시 처리됩니다. 설계 프로세스의 초기 단계에서 이 명령을 사용하는 것이 좋습니다.

• 선형을 클릭합니다. 선형 탭수정 패널방향 반향을 클릭합니다.

선형 하위 도면요소의 방향을 반향하려면

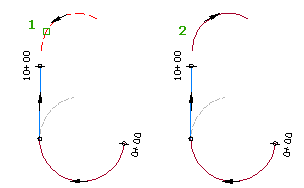

연결되지 않은 고정 직선 또는 원곡선 도면요소의 방향을 반향합니다.

이 명령은 해석된 선형 지오메트리에 포함되지 않은 고정 도면요소에만 사용할 수 있습니다. 전체 선형의 방향을 반전하려면 ReverseAlignDirection 명령을 사용하십시오.

기존 선형에 선형 하위 도면요소를 추가하는 경우 그려진 방향에 따라 하위 도면요소의 방향이 결정됩니다. 하위 도면요소 방향이 선형과 다른 경우 하위 도면요소는 처리된 선형 지오메트리의 일부가 될 수 없습니다. 하위 도면요소의 방향이 선형의 방향과 일치하지 않으면 선형 측점을 표시하거나 레이블을 지정할 수 없습니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 하위 도면요소 방향 반전을 클릭합니다.
3. 도면 윈도우에서 선형 하위 도면요소를 클릭합니다.
