압력식 관망 종단 배치 리본을 사용하여 종단 뷰에서 압력식 관망 작업을 수행할 수 있습니다.

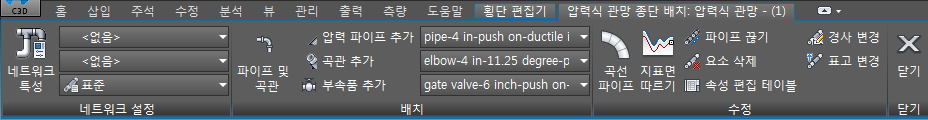

압력식 관망 종단 배치 리본에 액세스하려면 도면에서 압력식 관망을 선택합니다. 압력식 관망 상황에 맞는 리본 탭이 표시됩니다. 수정 패널에서 네트워크 편집
종단 계획 배치 도구
를 클릭합니다.
네트워크 설정 패널에서는 다음과 같은 명령을 사용할 수 있습니다.
- 네트워크 특성: 압력식 관망의 특성을 편집합니다.
- 참조 지표면: 압력식 관망 표고를 설정하는 데 사용되는 참조 지표면을 지정합니다.
- 참조 선형: 압력식 관망에 대한 측점 및 간격띄우기 정보를 제공하는 참조 선형을 지정합니다.
- 압력식 관망 요소 리스트: 배치하는 동안 사용 가능한 요소가 포함된 압력식 관망 요소 리스트를 지정합니다.
배치 패널에서는 다음과 같은 명령을 사용할 수 있습니다.
- 파이프 및 곡관: 압력식 관망 파이프 세그먼트를 작성하고 방향이 변경되는 지점에 수직 곡관을 삽입합니다.
- 압력관 추가: 종단 뷰에서 압력관 또는 일련의 연결된 파이프를 압력식 관망에 추가합니다.
- 곡관 추가: 종단 뷰에서 압력식 관망에 수직 곡관을 추가합니다. 주: 기본 카탈로그에서 사용 가능한 다른 유형의 부속을 종단 뷰에서 추가할 수 없습니다.
- 부속품 추가: 종단 뷰에서 압력식 관망에 부속품을 추가합니다.
수정 패널에서 다음과 같은 명령을 사용할 수 있습니다.
- 곡선 파이프: 종단 뷰에서 직선 압력관 세그먼트를 곡선 세그먼트로 변환합니다.
- 지표면 따르기: 압력식 관망 요소를 참조 지표면의 표고를 따르도록 수정합니다.
- 파이프 끊기: 압력관을 선택한 점에서 두 개의 압력관으로 나눕니다. 압력관이 연결되고 원래 압력관과 동일한 네트워크에 포함되어 있습니다.
- 요소 삭제: 압력식 관망에서 선택한 압력식 관망 요소를 삭제합니다. 도면에서 네트워크 요소를 삭제하려면 요소 삭제 명령을 사용합니다.(이 옵션을 사용하면 종단 뷰 및 평면 뷰에서 모두 요소가 삭제됩니다.) AutoCAD 지우기 명령을 사용하여 종단 뷰에서 요소를 지우면 종단 뷰에서만 객체가 제거됩니다.
- 속성 편집 테이블: 압력식 관망 특성을 보고 편집하기 위해 사용할 수 있는 압력식 관망 속성 편집 테이블을 엽니다.
- 경사 변경: 연결된 여러 압력식 관망 요소의 경사를 수정합니다.
- 표고 변경: 종단 뷰에서 선택한 여러 요소를 이동하여 해당 요소의 표고를 수정합니다.
