간격띄우기 선형을 작성하려면

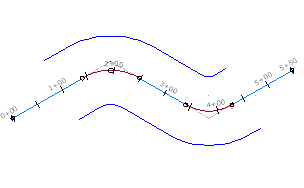

한 번의 작업으로 상위 선형의 한 측면이나 양쪽 측면에 다중 간격띄우기 선형을 작성합니다. 간격띄우기 거리는 왼쪽 측면과 오른쪽 측면에 개별적으로 지정합니다.

왼쪽 및 오른쪽은 상위 선형의 끝을 바라보는 위치에서 결정됩니다.

간격띄우기 선형은 상위 선형이 편집되는 경우 해당 간격띄우기 거리를 유지합니다. 직접 편집할 간격띄우기 선형의 지오메트리 속성만 간격띄우기 거리입니다.

  1. 홈 탭설계 작성 패널선형 드롭다운간격띄우기 선형 작성 찾기을 클릭합니다.
  2. 간격띄우기 선형 작성 대화상자에서 다음 속성을 선택합니다.
    • 상위 선형
    • 이름 템플릿
    • 간격띄우기에 대한 측점 범위
    • 각 측면의 간격띄우기 개수
    • 각 측면의 증분 간격띄우기 거리
    • 설계 조건(선택 사항): 설계 속도, 조건 세트
  3. 일반 탭에서 간격띄우기 선형에 대해 부지, 선형 스타일, 도면층 및 레이블 세트를 입력합니다.
  4. 간격띄우기 선형에 조건 기준 설계를 적용하려는 경우 설계 조건 탭을 클릭합니다. 필요한 설계 속도를 입력합니다. 조건 기준 설계 사용을 클릭한 다음 설계에 대해 조건을 선택합니다.
