점은 도면에 표시되고 그래픽으로 조작될 수 있는 AutoCAD Civil 3D 객체입니다. 점 모양은 점 레이블 및 점 스타일을 사용하여 조정됩니다.
이전 릴리즈의 AutoCAD Civil 3D에서 점은 점 그룹의 하위 구성요소였습니다. 이제 AutoCAD Civil 3D의 점은 개별 객체이며 사용자는 점에 대해 다음 작업을 수행할 수 있습니다.
- 도면에서 개별적으로 점을 선택하고 그립을 사용하여 위치 및 회전을 그래픽적으로 변경할 수 있습니다.
- 점 선택 세트를 작성하여 해당 표고를 지표면으로 이동할 수 있습니다.
- 기본 및 특정 AutoCAD Civil 3D 특성을 설명하는 AutoCAD 특성 대화상자에서 점 특성을 수정할 수 있습니다.
- 점 작성 명령에서 다음 점 번호 설정을 변경할 수 있습니다. 주:
이러한 기능을 수행하려면 점을 체크 아웃하고, 잠금해제하고, 측량 점이 아니어야 합니다.
점 그룹을 사용하여 도면에서 점을 구성하고 그 모양을 조정할 수 있습니다. 점 그룹은 점 데이터를 직접 참조하며 점 그룹을 바탕으로 점을 그리게 됩니다. 점 그룹에는 그룹에 있는 모든 점이 개별 점에 지정된 스타일이 아니라 해당 그룹의 기본 점 스타일과 기본 점 레이블 스타일을 사용하도록 지정하는 재지정 기능이 있습니다.

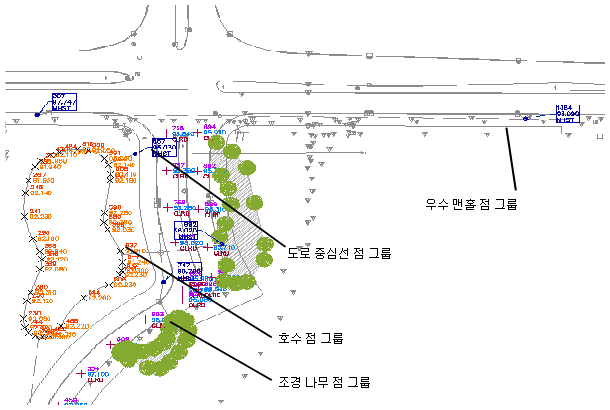

점 스타일이 다르게 사용된 점 그룹
점을 작성할 때 명령 설정 편집-점 작성 대화상자에서 점 도면층을 지정합니다.
Autocad LIST 명령을 사용하여 점 특성을 표시할 수 있습니다.
