점 정보

점은 AutoCAD Civil 3D의 기본적인 빌딩 블록입니다. 토지 개발 프로젝트에서는 점을 사용하여 기존 지반선 및 설계 요소를 식별합니다.

점은 고유하게 번호가 매겨지고 이름이 지정됩니다. 각 점에는 Northing, Easting, 표고, 설명 등과 같은 정보를 포함할 수 있는 특성이 있습니다. 도면에 표시된 점의 경우 점 스타일, 점 레이블 스타일 및 도면층 같은 점의 모양을 조정하는 특성을 추가할 수 있습니다.

점은 여러 사용자가 액세스할 수 있도록 AutoCAD Civil 3D 프로젝트에 포함되어 있거나, 프로젝트와 관계 없이 단일 도면에 존재합니다. 프로젝트 점과 도면 점의 차이점에 대한 자세한 내용은 점 관리를 참고하십시오.

AutoCAD Civil 3D에서 작성된 점은 COGO(Coordinate Geometry) 점이라고 하며 AutoCAD 점 노드와는 매우 다릅니다. AutoCAD 점 노드에는 연관된 좌표 데이터(XYZ 값)만 있습니다. 반면, COGO 점은 좌표 데이터 이외에도 점 번호, 점 이름, 초기 정보(현장 정보) 및 확장된 전체 설명 등의 관련 특성을 갖습니다. 또한 단일 도면에 존재하는 AutoCAD 점 노드와 달리, COGO 점은 프로젝트와 상관없는 도면에 저장되어 여러 사용자가 참조할 수 있습니다. AutoCAD Civil 3D에서 점이라는 용어는 AutoCAD 점 노드가 아닌 COGO 점을 의미합니다.

점 표시 및 레이블 지정

도면에서 점 기호 모양을 결정하려면 기본 점 기호를 선택하거나 점 기호를 만듭니다.

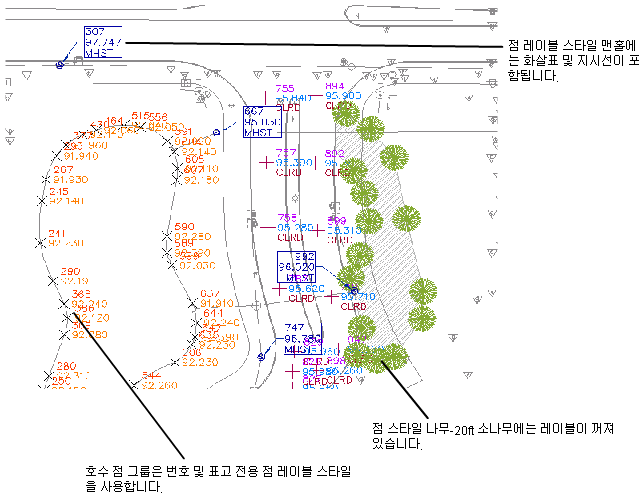

점 레이블 스타일 예

도면에서 점을 만들 때 미리 정의한 레이블 지정 기준에 따라 점에 자동으로 레이블을 지정할 수 있습니다.

점 편집

점 편집기를 사용하여 점 특성을 편집할 수 있습니다. 또한 AutoCAD 명령을 사용하여 점 그래픽을 편집할 수 있습니다.

점 작성

여러 가지 점 작성 명령 중에서 선택하여 점을 작성할 수 있습니다. 또한 파일에서 점 데이터를 가져와 점을 작성할 수도 있습니다.

점을 작성하거나 가져올 때는 설명 키를 사용하여 초기 정보(현장 정보)를 기반으로 도면의 점 모양을 자동으로 조정할 수 있습니다.

점 관리 및 구성

여러 가지 조건을 사용하여 관련성 있는 점들을 점 그룹으로 그룹화할 수 있습니다. 점 그룹은 도면에서의 점 모양을 조정하거나, 지표면을 작성하거나, 선택한 점을 파일로 내보내는 데 사용됩니다.

설계 프로젝트에 필요한 점을 관리하고 보호하는 데에는 프로젝트를 사용합니다. 프로젝트 점의 중앙 저장소로 프로젝트를 사용하게 되면 다른 사용자가 점을 보거나 복사할 수 있지만 수정할 수는 없습니다.

점 워크플로우

점 튜토리얼
