Inventor와 AutoCAD 간에 배치 프로젝트를 쉽게 정렬할 수 있습니다. 시작하기 위해 각 AutoCAD 배치 도면에 대한 Inventor 프로젝트 파일을 식별합니다. 이는 원활한 동기화를 위한 첫 단계입니다. 이 기능은 한 번에 여러 배치로 작업하고 여러 배치에서 서로 다른 자산 라이브러리를 사용하는 사용자에게 매우 유용합니다.
작동 방식은 다음과 같습니다.

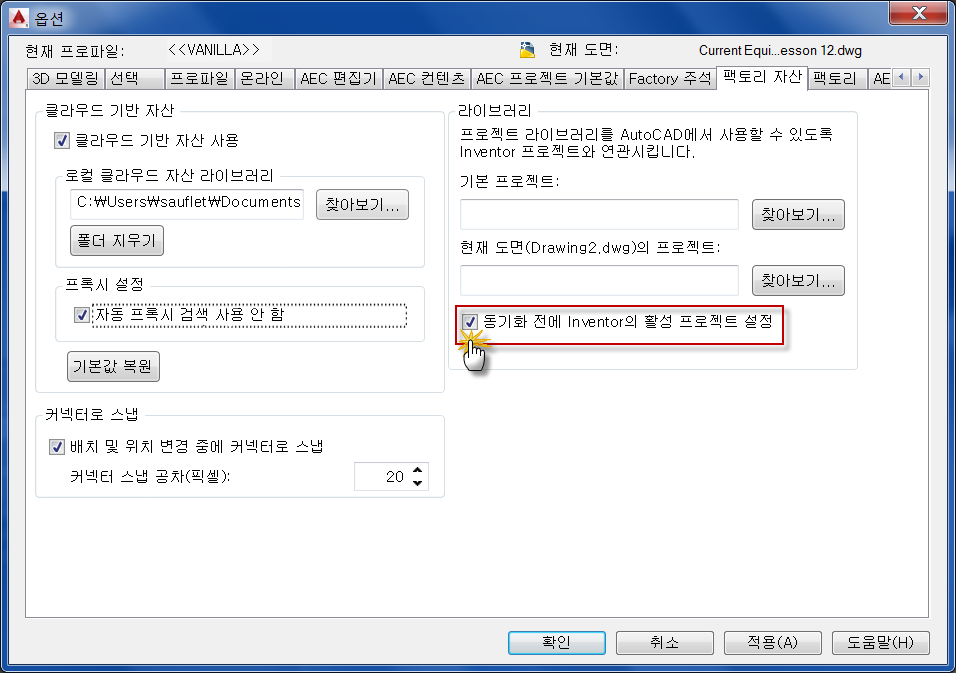

AutoCAD에서 DWG 파일의 연관된 프로젝트 파일을 설정합니다.

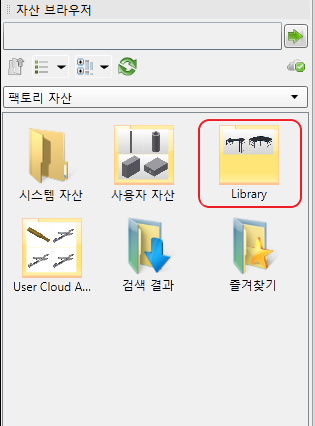

AutoCAD에서 DWG 파일의 연관된 프로젝트 파일은 Factory 자산 브라우저에서 연관된 자산을 표시하는 데 사용됩니다(라이브러리가 프로젝트 파일에서 구성된 경우).
AutoCAD를 Inventor로 동기화하면 DWG 파일의 연관된 프로젝트 파일이 Inventor에서 현재 프로젝트 파일을 설정하는 데 사용됩니다.

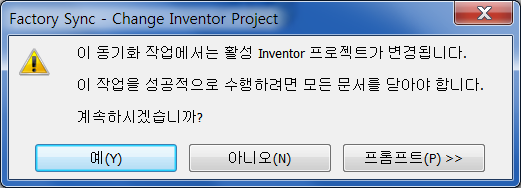

표시된 대화상자에서 변경 사항을 확인하면 2D 도면이 AutoCAD에서 식별한 프로젝트를 사용하여 3D 모형으로 동기화됩니다.
마찬가지로 Inventor에서 AutoCAD로 동기화하도록 선택하면 Inventor 프로젝트 파일이 DWG 파일로 동기화됩니다.
