배치된 두 자산을 연결하려면

배치된 두 자산을 연결하려면

연결 명령 사용

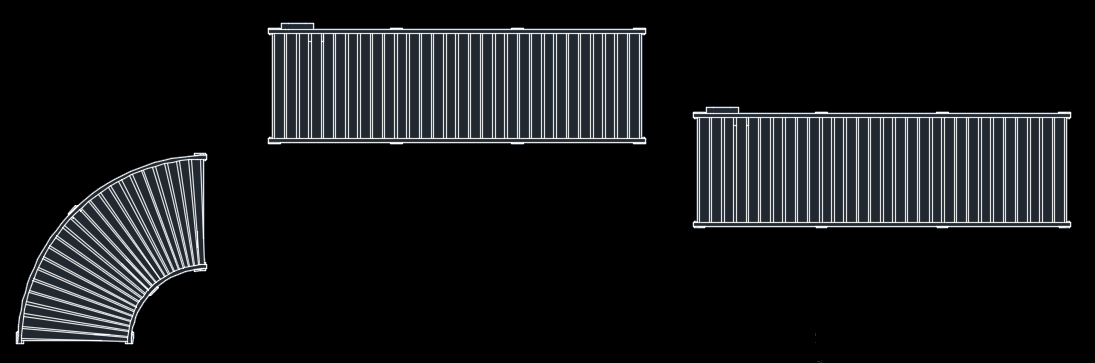

Factory 배치에서 두 자산이 커넥터로 정의되어 있지만 연결되지 않은 경우가 있을 수 있습니다. 해당 자산의 커넥터를 사용되지 않은 커넥터라고 합니다. 커넥터가 사용되지 않은 몇몇 자산의 예가 아래에 표시되어 있습니다. 연결 명령을 사용하여 사용되지 않은 커넥터를 함께 표시하고 연결할 수 있습니다.

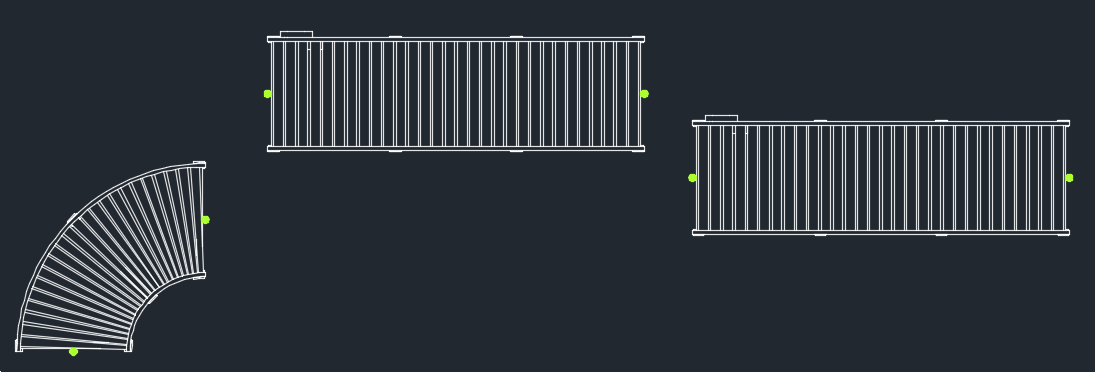

1. Factory 탭 > 유틸리티 패널 > 연결 을 클릭합니다. 그러면 배치에서 사용되지 않은 커넥터(초록색 점으로 나타남)가 모두 표시됩니다.




2. 연결하려는 자산의 첫 번째 커넥터를 선택합니다. 이제 커넥터 점이 커서에 부착됩니다.
3. 다음으로, 부착된 자산과 함께 커서를 연결하려는 자산 커넥터와 가깝게 옮깁니다.
4. 클릭하여 두 자산을 연결합니다.

연결된 자산이 하나의 구성요소처럼 함께 이동합니다. 각 자산을 개별적으로 옮기려면 Factory 탭 > 유틸리티 패널 > 커넥터 사용 안 함 을 클릭하기만 하면 됩니다.

팁: 커넥터를 사용하지 않도록 설정하는 또 다른 방법은 옵션 대화상자의 Factory 자산 탭에서 배치 및 위치 변경 중에 커넥터로 스냅 확인란을 비활성화하는 것입니다. FACT_CSNAP 명령을 사용하여 명령행에서 이 설정을 켜거나 끌 수도 있습니다. 자세한 내용은 AutoCAD Factory 도움말 항목: Factory 자산 옵션을 참고하십시오.
