도면

대형 조립품을 위한 빠른 도면 뷰

조립품에서 모든 Express 모드 데이터는 더 빠른 미리보기를 생성하고 정밀한 뷰와 래스터 뷰 모두의 배치를 보기 위해 사용됩니다.

주: 기존 조립품과 부품은 Inventor 2015로 변환되어야 합니다.

도면 뷰를 작성할 때 래스터 뷰 전용 옵션을 선택할 경우 Express 모드 데이터를 포함하는 대형 조립품 뷰가 짧은 시간 내에 생성됩니다.

주: 주요 성능 향상은 모형 크기의 영향을 받으며 이러한 성능 향상을 얻으려면 부품과 조립품 둘 다 최신 버전으로 변환해야 합니다.

빠르게 도면 파일 열기

도면의 파일 열기 옵션 대화상자에 있는 새로운 빠른 열기 옵션을 선택하면 도면이 빠르게 열립니다. 빠른 열기를 선택하면 도면에서 참조되는 파일을 찾거나 해석하려는 시도가 수행되지 않습니다. 도면을 열고 나면 도면이 파일 참조 없이 열린 것처럼 동작합니다. 편집 내용을 입력한 후 저장할 수 있습니다.

자세한 내용

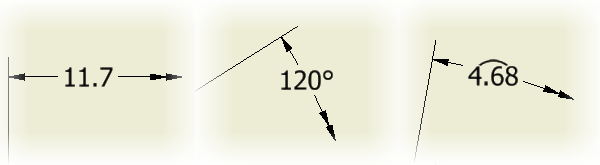

원근법에 따른 치수

선형, 각도 또는 호 길이 원근법에 따라 치수를 작성합니다. 치수 명령을 실행하고, 두 선 또는 모서리를 선택하거나 호를 선택한 다음 마우스 오른쪽 버튼을 클릭하여 메뉴를 표시합니다. 치수 유형 리스트에서 원하는 유형의 원근법에 따라 치수를 선택하고 도면에 배치합니다.

자세한 내용

추가 생산성 향상

품번기호에서 임의의 위치를 두 번 클릭하여 편집

품번기호를 두 번 클릭하여 품번기호 객체를 재지정하도록 편집하거나 표시된 값을 편집 또는 재지정할 수 있습니다.

분할 테이블을 다른 시트로 이동

검색기 트리를 사용하여 분할 도면 테이블(일반, 구멍 테이블 및 부품 리스트)을 다른 시트로 이동할 수 있습니다.

새로운 옵션인 업데이트 시 자동 정렬이 부품 리스트 정렬 대화상자에 추가되었습니다. 이 옵션을 선택하면 정렬 설정이 특정 부품 리스트에 대해 유지됩니다. 대화상자에서 확인을 클릭하면 옵션이 실행됩니다. 업데이트 시 자동 정렬을 켠 후에는 부품을 추가하거나 제거하고 나서 테이블을 수동으로 재정렬할 필요가 없습니다.

뷰 레이블에서 도면 뷰 연관 시트 참조 식별

절단 뷰(단면/상세)가 다른 시트로 이동될 때 올바른 시트를 쉽게 찾을 수 있습니다. 이제 뷰 레이블 특성에 상위 시트 이름과 상위 시트 색인이 포함됩니다. 상위 뷰가 다른 시트로 이동될 때나 시트 이름 또는 색인이 수정될 때 문자열 값이 업데이트됩니다.

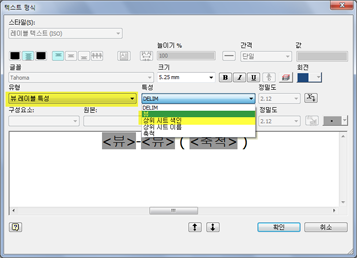

뷰 레이블을 추가하거나 편집할 때 이러한 특성을 활성화하고 <상위 시트 이름>과 <상위 시트 색인>을 선택합니다.

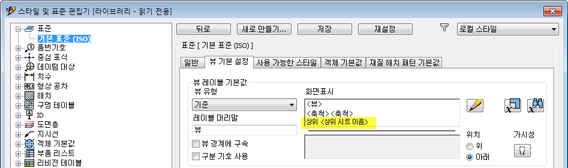

또한 특성이 스타일 및 표준 편집기 표준 뷰 기본 설정 화면표시의 기본 뷰 레이블에 추가됩니다.
