새 구속조건 도구 및 설정
새로운 완화 모드에서는 마지막으로 적용된 구속조건이 채택됨
새 완화 모드에서 형상을 수정하고 이미 구속된 형상에 새 구속조건을 적용할 수 있습니다.
완화 모드가 켜져 있으면 새 구속조건 또는 치수를 추가할 때 충돌 구속조건이 제거됩니다. 이미 구속된 경우에도 선택한 스케치 형상을 자유롭게 끌어 기존 모형의 구속조건을 수정할 수 있습니다.
새 치수 또는 구속조건을 추가하여 부드럽게, 접선, 대칭, 패턴 및 프로젝트를 제외하고 충돌하는 모든 구속조건을 제거할 수 있습니다. 새 구속조건을 성공적으로 추가할 수 없는 경우 충돌 구속조건은 수동으로 제거합니다.
2D 스케치 구속조건 설정에 대한 액세스 개선

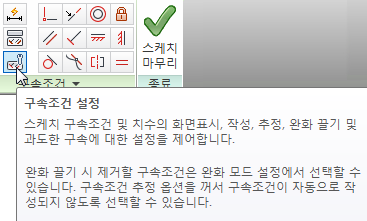

모든 2D 스케치 구속조건 관련 설정이 구속조건 설정이라는 하나의 새로운 명령으로 다시 구성되었습니다.
작성 시 구속조건 화면표시는 구속조건 작성 시 구속조건에 대한 분명한 피드백을 제공합니다.

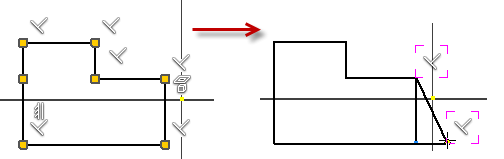

새 설정인 선택한 객체에 대한 구속조건 표시는 그래픽 창에서 선택한 형상에 대한 구속조건을 강조 표시합니다. 표시된 경우 아무 구속조건이나 선택하여 삭제할 수 있습니다.
구속조건 삭제 및 일치 구속조건 삭제
형상을 선택하면 상황에 맞는 메뉴에서 새 구속조건 삭제에 액세스하여 모든 구속조건을 제거할 수 있습니다. 구속조건 삭제는 일치 구속조건은 제거하지 않습니다. 일치 구속조건 삭제 명령을 사용하여 일치 구속조건을 제거할 수 있습니다.
스케치 동작의 향상된 기능
스케치 형상 작성 중 마우스 위로/놓기 동작 대신 마우스 아래로/클릭 동작 시 끝점이 작성됩니다. 이제 보다 쉽게 끝점을 연결하고 스케치 루프를 닫을 수 있습니다.
스케치 간격띄우기의 향상된 기능
스케치 탭
수정 패널 간격띄우기 명령을 사용하여 스케치 형상을 작성하는 경우 간격띄우기 형상의 선, 호 또는 타원 세그먼트는 길이가 0이 되면 바로 자동으로 제거됩니다. 그 결과, 반전 또는 역생성된 형상 세그먼트가 작성되지 않으므로 보다 넓은 간격 간격띄우기 거리를 사용할 수 있습니다.

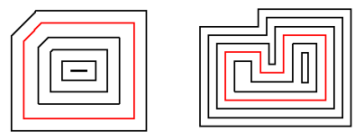

다음 그림은 개선된 간격띄우기 명령을 사용하여 작성된 형상의 예입니다. 원래 스케치 형상은 빨간색으로 강조 표시되어 있고 간격띄우기 명령을 사용하여 샘플 간격띄우기 거리로 작성된 형상은 검은색입니다.
스케치의 생산성의 향상된 기능
두 스케치 요소의 가상 교차점에서 점 작성
이제 2D 스케치의 두 요소 사이에서 가상 교차점을 캡처하고 2D 스케치에서 가상 곡선 상 추정을 자동 캡처할 수 있습니다. 실제 교차 요소에 대한 기존 구속조건 추정은 가상 교차점에 적용할 수 있습니다.
스케치에서 텍스트 작성 시 텍스트 스타일 지정
스케치 텍스트를 작성할 때 문서 내에 있는 사용 가능한(활성) 텍스트 스타일 목록에서 선택할 수 있습니다.
보기 동작 향상
응용프로그램 옵션 - 화면표시 탭에 다음과 같을 두 가지 새로운 설정이 추가되었습니다.
최소 회전 수행 스케치를 최소 각도에서 회전하여 스케치 평면을 화면과 평행하게 만들고 스케치 좌표계의 X축을 수평 또는 수직으로 만듭니다.
로컬 좌표계에 정렬 스케치 좌표계의 X축 방향을 수평/오른쪽 양의 방향으로 지정하고 Y축 방향을 수직/위쪽 양의 방향으로 지정합니다.
